Виды: Калитка
Индивидуальный расчёт · № 2497

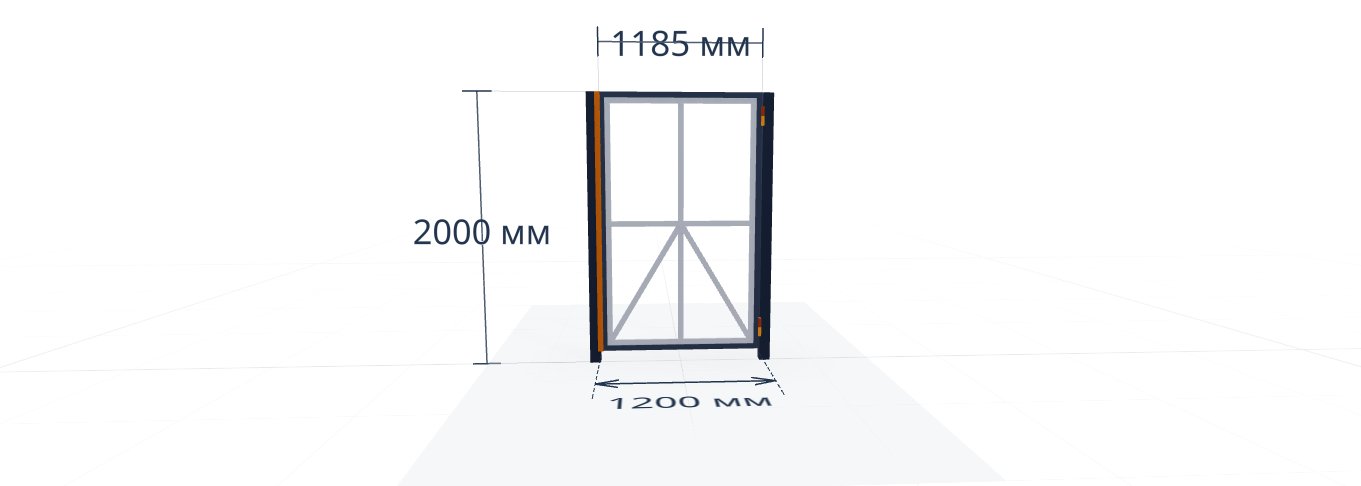

Калитка1200 × 2000 мм
Детальная стоимость, карта раскроя и производственный чертёж для выбранной конфигурации в Твери.
Проём
1200 × 2000 мм
Одна створка
1185 × 1910 мм
Каркас
Труба 40×40
Без монтажа
Для самостоятельной установки
Основные характеристики
- Ширина проёма
- 1200 мм
- Высота конструкции
- 2000 мм
- Размер створки
- 1185 × 1910 мм
- Каркас
- Труба 40×40
- Зазоры
- 90 мм снизу; 5 мм со стороны петель; 10 мм со стороны замка
- Сторона петель
- Справа
- Вес каркаса
- ≈ 28 кг
- Труба 40×40
- 6,03 м
- Профиль 40×20
- 10,7 м
- Хлысты 6 м для каркаса
- 4 шт.
- Столбы 80×80
- 2 шт. × 3,5 м
- Заглубление столбов
- 1500 мм от уровня земли
- Всего профиля 80×80
- 7 м
Комплектация
Выбранные материалы и фурнитура
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Чертёж и раскрой
SVG и PNG для просмотра и скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию калитка.
Ваша комплектация
Выбранные материалы, фурнитура и работы для этого проекта.
- Каркас
- Труба 40×40
- Заполнение
- Без заполнения
- Створка
- Одна створка
- Петли
- Правое открывание
- Столбы
- Включены
- Замок
- Врезной с ручками
- Грунтование
- Включено
- Монтаж
- Не включён
Подробная смета
Стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Калитка | |||
| Изготовление и сварка1 усл. · 5 000 ₽ за ед. | 1 усл. | 5 000 ₽ | 5 000 ₽ |
| Зачистка, грунтование и окраска металла4,489 м² · 500 ₽ за ед. | 4,489 м² | 500 ₽ | 2 244,58 ₽ |
| Профиль каркаса створки 40×4012 м · 181,72 ₽ за ед. | 12 м | 181,72 ₽ | 2 180,64 ₽ |
| Внутренний профиль 40×2012 м · 109,08 ₽ за ед. | 12 м | 109,08 ₽ | 1 308,96 ₽ |
| Притворная полоса 40 мм6 м · 150 ₽ за ед. | 6 м | 150 ₽ | 900 ₽ |
| Столбы 80×80 (2 шт × 3,5 м)12 м · 504,06 ₽ за ед. | 12 м | 504,06 ₽ | 6 048,72 ₽ |
| Петли вертикальные (2 шт)2 шт. · 500 ₽ за ед. | 2 шт. | 500 ₽ | 1 000 ₽ |
| Врезной замок с ручками1 компл. · 3 500 ₽ за ед. | 1 компл. | 3 500 ₽ | 3 500 ₽ |
| Грунт-эмаль по металлу1,122 кг · 600 ₽ за ед. | 1,122 кг | 600 ₽ | 673,37 ₽ |
Округление расчёта43,73 ₽ | |||
Итого по разделу «Калитка»22 900 ₽ | |||
Итого по смете22 900 ₽ | |||
Доставка, если выбрана, показана отдельной позицией и входит в итоговую сумму.
Чертёж и карта раскроя
Размеры сформированы из сохранённой конфигурации. Перед изготовлением проём проверяет специалист.
Посмотреть карту раскроя
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Верх и низ створки (Труба 40×40) | 2 | 1185 мм | Одна горизонталь сверху, одна снизу |
| Боковые стойки створки (Труба 40×40) | 2 | 1830 мм | H(1910) − 40 мм (верх) − 40 мм (низ) |
| Горизонтали 40×20 | 3 | 1105 мм | Внутренний контур и 1 перемычек |
| Вертикальные стойки 40×20 | 3 | 1750 мм | Боковые внутренние и 1 средних стоек |
| Диагональные раскосы 40×20 | 2 | 1069 мм | Зигзаг в нижнем поясе створки |
| Притворная полоса шириной 40 мм | 1 | 1910 мм | Со стороны замка: 10 мм под сварку, выпуск за раму 30 мм |
| Столб 80×80 | 2 | 3500 мм | 2000 мм над землёй + 1500 мм в грунте |
| Петли | 2 | 140 мм | Вертикальные, по две на калитку |
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена.
Об этом расчёте
Можно ли изменить размеры калитки после расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор калитки: ширину проёма, высоту, зазоры, профиль каркаса и сторону открывания. После правок можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж калитки?
На чертеже показаны габариты створки и проёма, зазоры со стороны петель и замка, положение петель и притворной полосы, а также карта раскроя всех деталей для изготовления.
Чем отличается «только каркас» от варианта «под ключ»?
Каркас — это сваренная и зачищенная створка с фурнитурой (петли, врезной замок, притворная полоса) и, по желанию, столбы. Под ключ дополнительно включает заполнение профлистом и монтаж с бетонированием столбов; монтаж можно добавить и к одному каркасу — это отдельная опция расчёта.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
