Виды: Калитка
Индивидуальный расчёт · № 2438

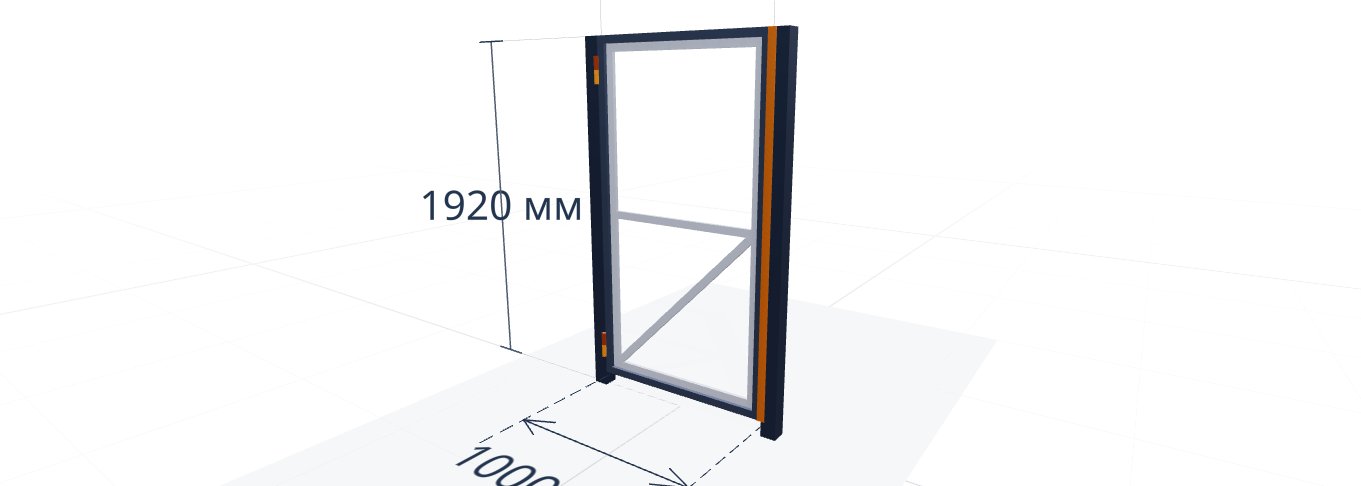

Калитка1000 × 1920 мм
Детальная стоимость, карта раскроя и производственный чертёж для выбранной конфигурации в Твери.
Проём
1000 × 1920 мм
Одна створка
985 × 1840 мм
Каркас
Труба 60×40
Без монтажа
Для самостоятельной установки
Основные характеристики
- Ширина проёма
- 1000 мм
- Высота конструкции
- 1920 мм
- Размер створки
- 985 × 1840 мм
- Каркас
- Труба 60×40
- Зазоры
- 80 мм снизу; 5 мм со стороны петель; 10 мм со стороны замка
- Сторона петель
- Слева
- Вес каркаса
- ≈ 25 кг
- Труба 60×40
- 5,45 м
- Профиль 40×20
- 7,14 м
- Хлысты 6 м для каркаса
- 3 шт.
- Столбы 80×80
- 2 шт. × 3,42 м
- Заглубление столбов
- 1500 мм от уровня земли
- Всего профиля 80×80
- 6,84 м
Комплектация
Выбранные материалы и фурнитура
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Чертёж и раскрой
SVG и PNG для просмотра и скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию калитка.
Ваша комплектация
Выбранные материалы, фурнитура и работы для этого проекта.
- Каркас
- Труба 60×40
- Заполнение
- Без заполнения
- Створка
- Одна створка
- Петли
- Левое открывание
- Столбы
- Включены
- Замок
- Врезной с ручками
- Грунтование
- Включено
- Монтаж
- Не включён
Подробная смета
Стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Калитка | |||
| Изготовление и сварка1 усл. · 5 000 ₽ за ед. | 1 усл. | 5 000 ₽ | 5 000 ₽ |
| Зачистка, грунтование и окраска металла4,135 м² · 500 ₽ за ед. | 4,135 м² | 500 ₽ | 2 067,5 ₽ |
| Профиль каркаса створки 60×406 м · 231 ₽ за ед. | 6 м | 231 ₽ | 1 386 ₽ |
| Внутренний профиль 40×2012 м · 109,08 ₽ за ед. | 12 м | 109,08 ₽ | 1 308,96 ₽ |
| Притворная полоса 40 мм6 м · 150 ₽ за ед. | 6 м | 150 ₽ | 900 ₽ |
| Столбы 80×80 (2 шт × 3,42 м)12 м · 511,94 ₽ за ед. | 12 м | 511,94 ₽ | 6 143,28 ₽ |
| Петли вертикальные (2 шт)2 шт. · 500 ₽ за ед. | 2 шт. | 500 ₽ | 1 000 ₽ |
| Врезной замок с ручками1 компл. · 3 500 ₽ за ед. | 1 компл. | 3 500 ₽ | 3 500 ₽ |
| Грунт-эмаль по металлу1,034 кг · 600 ₽ за ед. | 1,034 кг | 600 ₽ | 620,25 ₽ |
Округление расчёта-25,99 ₽ | |||
Итого по разделу «Калитка»21 900 ₽ | |||
Итого по смете21 900 ₽ | |||
Доставка, если выбрана, показана отдельной позицией и входит в итоговую сумму.
Чертёж и карта раскроя
Размеры сформированы из сохранённой конфигурации. Перед изготовлением проём проверяет специалист.
Посмотреть карту раскроя
| Деталь | Шт. | Длина | Примечание |
|---|---|---|---|
| Верх и низ створки (Труба 60×40) | 2 | 985 мм | Одна горизонталь сверху, одна снизу |
| Боковые стойки створки (Труба 60×40) | 2 | 1740 мм | H(1840) − 60 мм (верх) − 40 мм (низ) |
| Горизонтали 40×20 | 3 | 865 мм | Внутренний контур и 1 перемычек |
| Вертикальные стойки 40×20 | 2 | 1660 мм | Боковые внутренние и 0 средних стоек |
| Диагональные раскосы 40×20 | 1 | 1220 мм | Зигзаг в нижнем поясе створки |
| Притворная полоса шириной 40 мм | 1 | 1840 мм | Со стороны замка: 10 мм под сварку, выпуск за раму 30 мм |
| Столб 80×80 | 2 | 3420 мм | 1920 мм над землёй + 1500 мм в грунте |
| Петли | 2 | 140 мм | Вертикальные, по две на калитку |
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена.
Об этом расчёте
Можно ли изменить размеры калитки после расчёта?
Да. Кнопка «Изменить параметры» вернёт точную конфигурацию в калькулятор калитки: ширину проёма, высоту, зазоры, профиль каркаса и сторону открывания. После правок можно получить обновлённый расчёт.
Что входит в скачиваемый чертёж калитки?
На чертеже показаны габариты створки и проёма, зазоры со стороны петель и замка, положение петель и притворной полосы, а также карта раскроя всех деталей для изготовления.
Чем отличается «только каркас» от варианта «под ключ»?
Каркас — это сваренная и зачищенная створка с фурнитурой (петли, врезной замок, притворная полоса) и, по желанию, столбы. Под ключ дополнительно включает заполнение профлистом и монтаж с бетонированием столбов; монтаж можно добавить и к одному каркасу — это отдельная опция расчёта.
Цена на странице окончательная?
Это предварительная стоимость по актуальным ценам из калькулятора. Менеджер подтверждает итог после проверки комплектации, доставки и условий монтажа.
