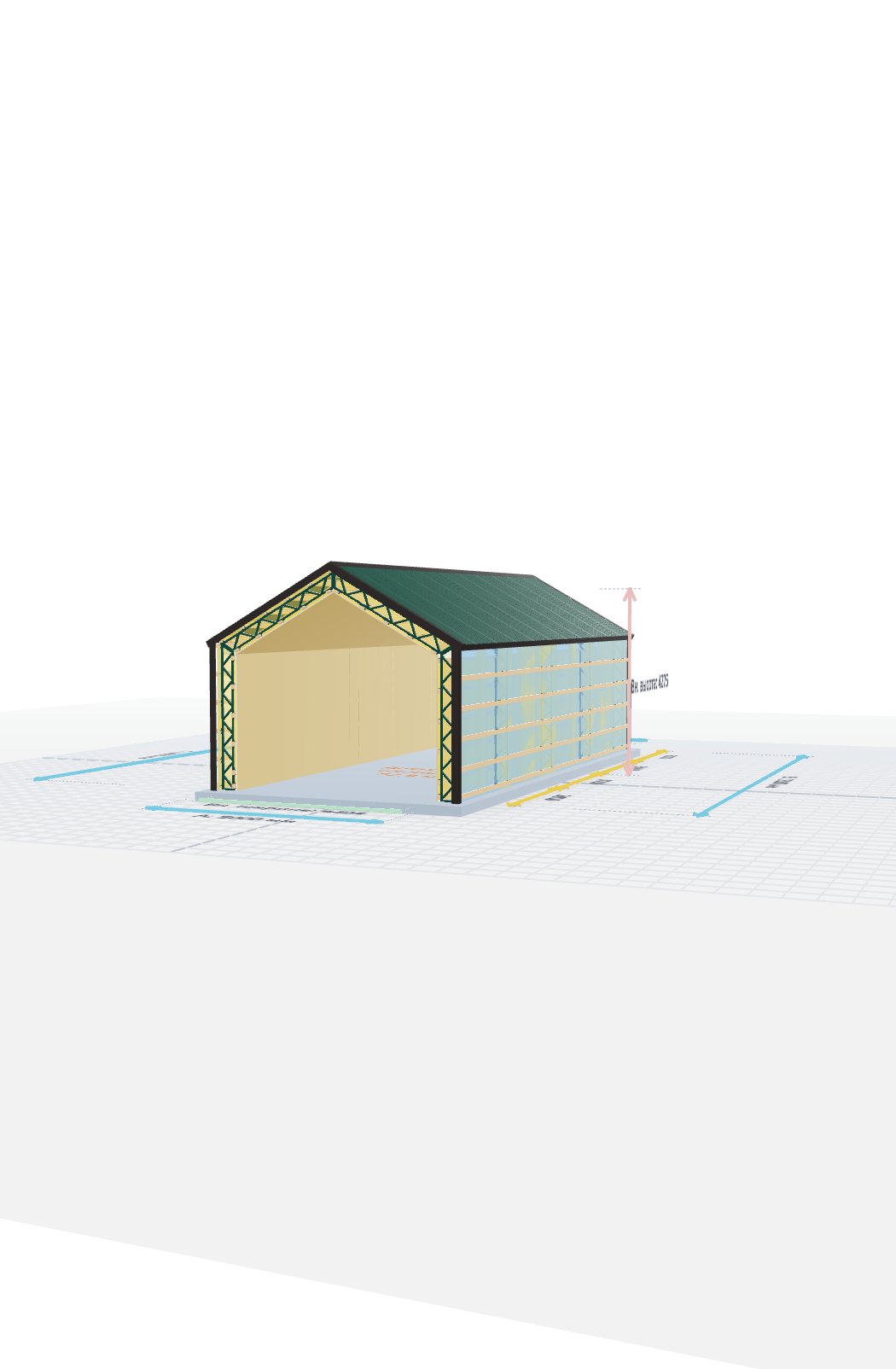

Виды ангара
Индивидуальный расчёт · № 2687
Гараж5000×12000 мм
Стены 3000 мм · конёк 4400 мм
Каркас из профильной трубы 40x40x3 и 40x40x2. Обшивка стен не выбрана.
Габариты
5000×12000 мм
Каркас
40x40x3 / 40x40x2
Комплектация
Без обшивки стен
Кровля
Включена
Основные характеристики
- Габариты
- 5000×12000 мм
- Высота стен
- 3 000 мм
- Высота в коньке
- 4 400 мм
- Секции
- 4 секции
- Шаг прогонов
- 600 мм
- Высота фермы
- 250 мм
- Профиль поясов
- 40x40x3
- Профиль заполнения
- 40x40x2
- Фундамент
- Железобетонный
- Ворота
- Не выбраны
Измените параметры под свой проект
Выберите размеры и комплектацию ангара или гаража
Ваша комплектация
Только параметры, сохранённые вместе с этим проектом.
- Стены
- Без обшивки
- Кровля
- Выбрана
- Прогоны
- Включены
- Пол
- Включён
- Основание
- Железобетонный
- Ворота
- Не выбраны
- Монтаж каркаса
- Не включён
- Утепление
- Включено, 100 мм
- ОСП
- Включено, 8 мм
Подробная смета
Материалы, изготовление, монтаж и доставка
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас ангара | |||
| Зачистка, грунтование и окраска металла36,158 м² · 750 ₽ за ед. | 36,158 м² | 750 ₽ | 27 118,84 ₽ |
| Резка и подгонка концов деталей540 рез · 52,5 ₽ за ед. | 540 рез | 52,5 ₽ | 28 350 ₽ |
| Сборка и сварка поперечных рам586,12 кг · 97,5 ₽ за ед. | 586,12 кг | 97,5 ₽ | 57 146,71 ₽ |
| Монтаж деревянных прогонов552 м · 270 ₽ за ед. | 552 м | 270 ₽ | 149 040 ₽ |
| Установка крепёжных уголков прогонов460 шт. · 150 ₽ за ед. | 460 шт. | 150 ₽ | 69 000 ₽ |
| Грунт-эмаль по металлу9,04 кг · 699,99 ₽ за ед. | 9,04 кг | 699,99 ₽ | 6 327,61 ₽ |
| Профиль 40x40x3 — пояса рам132 м · 234,93 ₽ за ед. | 132 м | 234,93 ₽ | 31 010,76 ₽ |
| Профиль 40x40x2 — решётка рам72 м · 176,53 ₽ за ед. | 72 м | 176,53 ₽ | 12 710,16 ₽ |
| Уголок 45×45×4 мм для крепления прогонов — крепёжные уголки30 м · 269,23 ₽ за ед. | 30 м | 269,23 ₽ | 8 076,9 ₽ |
| Доска прогонов 40×100 мм2,208 м³ · 23 000 ₽ за ед. | 2,208 м³ | 23 000 ₽ | 50 784 ₽ |
Итого по разделу «Каркас ангара»439 564,98 ₽ | |||
| Фундамент | |||
| Разметка периметра плиты34 м · 45 ₽ за ед. | 34 м | 45 ₽ | 1 530 ₽ |
| Разработка грунта под плиту и слои основания24 м³ · 2 700 ₽ за ед. | 24 м³ | 2 700 ₽ | 64 800 ₽ |
| Устройство и уплотнение песчаной подушки12 м³ · 9 750 ₽ за ед. | 12 м³ | 9 750 ₽ | 117 000 ₽ |
| Монтаж и демонтаж опалубки плиты6,8 м² · 1 275 ₽ за ед. | 6,8 м² | 1 275 ₽ | 8 670 ₽ |
| Сборка и вязка арматурных сеток плиты1 127,76 кг · 135 ₽ за ед. | 1 127,76 кг | 135 ₽ | 152 248 ₽ |
| Приём, укладка и вибрирование бетона плиты12 м³ · 3 600 ₽ за ед. | 12 м³ | 3 600 ₽ | 43 200 ₽ |
| Выравнивание, затирка поверхности плиты и уход за бетоном60 м² · 375 ₽ за ед. | 60 м² | 375 ₽ | 22 500 ₽ |
| Бетон М300 / B22,5, запас 5%12,6 м³ · 7 500 ₽ за ед. | 12,6 м³ | 7 500 ₽ | 94 500 ₽ |
| Арматура Ø12: сетка с нахлёстами 480 мм1 356 м · 55,66 ₽ за ед. | 1 356 м | 55,66 ₽ | 75 475 ₽ |
| Доска 40×150 мм: периметр плиты, полная толщина68 м · 180 ₽ за ед. | 68 м | 180 ₽ | 12 240 ₽ |
| Песок: подушка 200 мм12 м³ · 1 500 ₽ за ед. | 12 м³ | 1 500 ₽ | 18 000 ₽ |
| Вязальная проволока, 5 г на соединение15,86 кг · 250 ₽ за ед. | 15,86 кг | 250 ₽ | 3 965 ₽ |
Итого по разделу «Фундамент»614 128 ₽ | |||
| Обшивка и кровля | |||
| Монтаж профнастила72,492 м² · 750 ₽ за ед. | 72,492 м² | 750 ₽ | 54 369,25 ₽ |
| Монтаж планок35,461 м · 750 ₽ за ед. | 35,461 м | 750 ₽ | 26 595,93 ₽ |
| Профнастил кровли72,492 м² · 719,09 ₽ за ед. | 72,492 м² | 719,09 ₽ | 52 128,51 ₽ |
| Коньковая планка12 м · 450 ₽ за ед. | 12 м | 450 ₽ | 5 400 ₽ |
| Торцевая планка11,461 м · 380 ₽ за ед. | 11,461 м | 380 ₽ | 4 355,27 ₽ |
| Угловая планка12 м · 350 ₽ за ед. | 12 м | 350 ₽ | 4 200 ₽ |
Итого по разделу «Обшивка и кровля»147 048,96 ₽ | |||
| Утепление и отделка | |||
| Монтаж наружного утеплителя140,767 м² · 450 ₽ за ед. | 140,767 м² | 450 ₽ | 63 345,35 ₽ |
| Монтаж внутреннего утеплителя140,767 м² · 450 ₽ за ед. | 140,767 м² | 450 ₽ | 63 345,35 ₽ |
| Утепление полости ферм140,767 м² · 450 ₽ за ед. | 140,767 м² | 450 ₽ | 63 345,35 ₽ |
| Монтаж пароизоляции140,767 м² · 225 ₽ за ед. | 140,767 м² | 225 ₽ | 31 672,67 ₽ |
| Монтаж ветрозащиты140,767 м² · 225 ₽ за ед. | 140,767 м² | 225 ₽ | 31 672,67 ₽ |
| Монтаж ОСП140,767 м² · 375 ₽ за ед. | 140,767 м² | 375 ₽ | 52 787,79 ₽ |
| Монтаж контробрешётки281,535 м · 120 ₽ за ед. | 281,535 м | 120 ₽ | 33 784,18 ₽ |
| Монтаж наружной обрешётки219,6 м · 150 ₽ за ед. | 219,6 м | 150 ₽ | 32 940 ₽ |
| Утеплитель наружный14,077 м³ · 3 500 ₽ за ед. | 14,077 м³ | 3 500 ₽ | 49 268,6 ₽ |
| Утеплитель внутренний 50 мм7,038 м³ · 3 500 ₽ за ед. | 7,038 м³ | 3 500 ₽ | 24 634,3 ₽ |
| Утеплитель полости ферм40,823 м³ · 3 500 ₽ за ед. | 40,823 м³ | 3 500 ₽ | 142 878,95 ₽ |
| Пароизоляция140,767 м² · 80 ₽ за ед. | 140,767 м² | 80 ₽ | 11 261,39 ₽ |
| Ветрозащита140,767 м² · 80 ₽ за ед. | 140,767 м² | 80 ₽ | 11 261,39 ₽ |
| ОСП-3 8 мм140,767 м² · 234 ₽ за ед. | 140,767 м² | 234 ₽ | 32 939,58 ₽ |
| Внутренняя контробрешётка281,535 м · 100 ₽ за ед. | 281,535 м | 100 ₽ | 28 153,49 ₽ |
| Наружная обрешётка 25×100 мм219,6 м · 150 ₽ за ед. | 219,6 м | 150 ₽ | 32 940 ₽ |
Итого по разделу «Утепление и отделка»706 231,06 ₽ | |||
Итого по смете1 906 973 ₽ | |||
Объёмы рассчитаны по сохранённым размерам и комплектации, цены обновлены по действующему прайсу. Окончательную комплектацию и цену подтвердит менеджер.
Чертежи ангара
Поперечная рама, продольный вид и план ангара, затем чертежи кровельной полуфермы и колонны. Размеры построены по сохранённым параметрам проекта.
А-1 · Поперечная рама и фронтон А
А-2 · Продольный вид каркаса
А-3 · План расположения рам и прогонов
Чертежи ферм
Два типа деталей: полуферма кровли и колонна. Правая сторона зеркальна левой.
Прокрутите чертёж по горизонтали, чтобы рассмотреть размеры.
Ф-1 · Кровельная полуферма
К-1 · Колонна-ферма
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и основание
Монтаж каркаса не включён в сохранённый расчёт. Основание: железобетонный.
Вопросы по этому расчёту
Что входит в расчёт ангара/гаража?
Смета собирается из параметров вашего расчёта: габаритов, высоты стен и конька, числа пролётов, обшивки стен и кровли, типа фундамента, веса металлоконструкций и ориентировочной стоимости.
Можно ли пересчитать под другие размеры?
Да. Вернитесь в 3D-калькулятор ангаров и гаражей, измените размеры — вы получите обновлённый расчёт и новую страницу со сметой.
Это цена «под ключ»?
На странице указана предварительная стоимость по ценам калькулятора. Точную комплектацию, доставку, монтаж и условия фундамента подтверждает менеджер после проверки площадки.
Учтён ли вес конструкции?
Калькулятор считает массу металлокаркаса и площадь обшивки — эти данные показываются на странице и используются для оценки стоимости материала и доставки.
