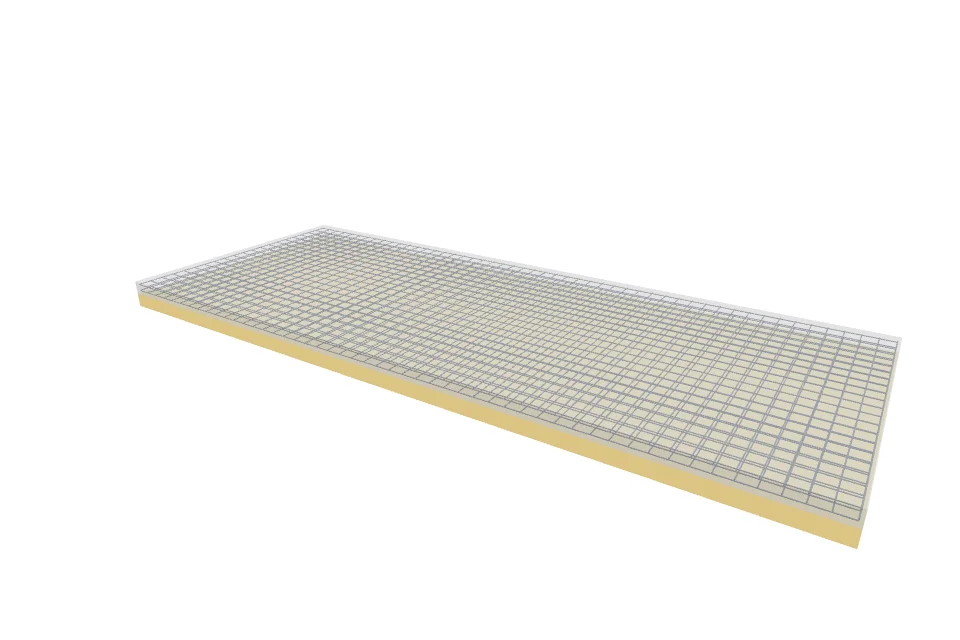

Расчёт фундаментной плиты 10×4 м
200 мм · 2 слоя арматуры
Плита 10×4 м, толщина 200 мм. На странице расчёта — параметры, чертежи, ведомость материалов и смета выбранной комплектации. Материалы и выбранные работы рассчитаны по текущему прайсу.
Рассчитать фундамент под свой заборТолщина плиты
200 мм
Бетон к заказу
8.400 м³, запас 5%
С работами
Работы включены в смету
Чертёж
План и разрез плиты
Основные характеристики
- Размеры
- Толщина 200 мм, заглубление 150 мм
- Арматурная сетка
- 2 сл., шаг не более 200 мм
- Бетон по геометрии
- 8.000 м³
- Бетон к заказу
- 8.400 м³, запас 5%
- Арматура Ø12
- 836.6 м / 742.9 кг
- Опалубка 40×150
- 56.00 м / 0.336 м³
- Песчаная подушка
- 200 мм, 8 м³
- Работы по фундаменту
- Включены в смету
Проект в деталях
Измените параметры под свой проект
Выберите размеры, армирование и комплектацию фундамента в калькуляторе.
Опалубка рассчитана по периметру плиты на её полную толщину, с округлением числа рядов доски вверх.
Комплектация фундамента
Бетон и армирование
Бетон М300 / B22,5 — 8.400 м³ с запасом 5%. Арматура Ø12 — 836.6 м (742.9 кг). Защитный слой — 40 мм; учтены нахлёсты 480 мм и крюки хомутов.
Опалубка и подушка
Опалубка рассчитана по периметру плиты на её полную толщину, с округлением числа рядов доски вверх.
Доска 40×150 мм — 56.00 м / 0.336 м³. Песчаная подушка — 200 мм, 8 м³.
Подробная смета
| Позиция | Количество | Цена за ед. | Сумма | |||
|---|---|---|---|---|---|---|
| Подготовка основания | ||||||
| Разметка периметра плиты28 м · 45 ₽ за ед. | 28 м | 45 ₽ | 1 260 ₽ | |||
| Разработка грунта под плиту и песчаную подушку14 м³ · 2 700 ₽ за ед. | 14 м³ | 2 700 ₽ | 37 800 ₽ | |||
| Устройство и уплотнение песчаной подушки8 м³ · 9 750 ₽ за ед. | 8 м³ | 9 750 ₽ | 78 000 ₽ | |||
| Песок: подушка 200 мм8 м³ · 1 500 ₽ за ед. | 8 м³ | 1 500 ₽ | 12 000 ₽ | |||
Итого по разделу «Подготовка основания»129 060 ₽ | ||||||
| Армирование | ||||||
| Сборка и вязка арматурных сеток плиты742,936 кг · 135 ₽ за ед. | 742,936 кг | 135 ₽ | 100 296 ₽ | |||
| Арматура Ø12: сетка с нахлёстами 480 мм1 116 м · 61,73 ₽ за ед. | 1 116 м | 61,73 ₽ | 68 891 ₽ | |||
| Вязальная проволока, 5 г на соединение10,71 кг · 250 ₽ за ед. | 10,71 кг | 250 ₽ | 2 678 ₽ | |||
Итого по разделу «Армирование»171 865 ₽ | ||||||
| Опалубка | ||||||
| Монтаж и демонтаж опалубки плиты5,6 м² · 1 275 ₽ за ед. | 5,6 м² | 1 275 ₽ | 7 140 ₽ | |||
| Доска 40×150 мм: периметр плиты, полная толщина56 м · 180 ₽ за ед. | 56 м | 180 ₽ | 10 080 ₽ | |||
Итого по разделу «Опалубка»17 220 ₽ | ||||||
| Бетонирование | ||||||
| Приём, укладка и вибрирование бетона плиты8 м³ · 3 600 ₽ за ед. | 8 м³ | 3 600 ₽ | 28 800 ₽ | |||
| Выравнивание, затирка поверхности плиты и уход за бетоном40 м² · 375 ₽ за ед. | 40 м² | 375 ₽ | 15 000 ₽ | |||
| Бетон М300 / B22,5, запас 5%8,4 м³ · 7 500 ₽ за ед. | 8,4 м³ | 7 500 ₽ | 63 000 ₽ | |||
Итого по разделу «Бетонирование»106 800 ₽ | ||||||
| Итого | Итого | Итого | 424 945 ₽ | |||
Бетононасос учитывается при включении соответствующей опции. Краска рассчитана по наружной поверхности столбов над лентой и установленных лаг; зачистка и окраска включаются вместе с монтажными работами. Доставка и монтаж столбов, лаг и отлива уточняются при заказе. Расчёт количества материалов не заменяет подбор фундамента по грунту и нагрузкам.
Чертёж фундамента
План фундаментной плиты, армирование, разрез и ведомость материалов.
Готовим SVG-чертёж…
Опалубка рассчитана по периметру плиты на её полную толщину, с округлением числа рядов доски вверх. Геометрический объём бетона не уменьшается на арматуру и трубы. Подбор фундамента по грунту и нагрузкам выполняется отдельно.
Доставка и монтаж
Работы по фундаменту
Включены в смету: 268 296 ₽. Объём и условия работ подтвердим по участку. Монтаж металлических столбов, лаг и отлива согласовывается отдельно.
Доставка на участок
Доставка бетона и материалов, насос и разгрузка в итог не включены. Для расчёта нужны адрес, условия подъезда и расстояние подачи бетона.
Вопросы о расчёте
Как рассчитана доска для опалубки?
Опалубка рассчитана по периметру плиты на её полную толщину, с округлением числа рядов доски вверх.
Включены ли доставка и насос?
Доставка бетона и материалов, насос и условия разгрузки согласовываются отдельно по адресу участка.
Можно ли изменить этот расчёт?
Кнопка «Изменить параметры» открывает сохранённую конфигурацию в калькуляторе. После изменения размеров можно получить новую смету и чертёж.
