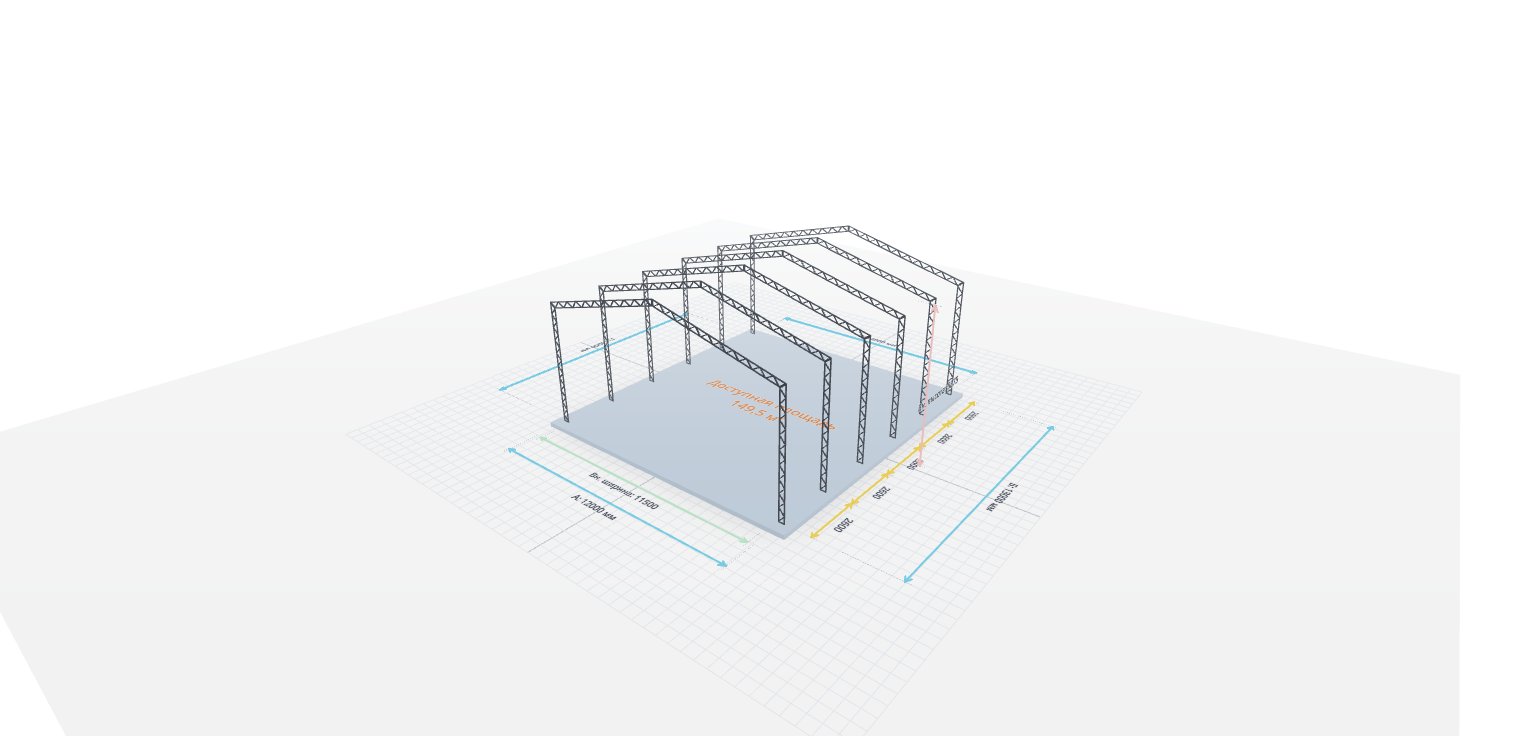

Виды ангара
Индивидуальный расчёт · № 2052
Ангар12000×13000 мм
Стены 5500 мм · конёк 7000 мм
Каркас из профильной трубы 40x40x3 и 40x40x2. Обшивка стен не выбрана.
Габариты
12000×13000 мм
Каркас
40x40x3 / 40x40x2
Комплектация
Без обшивки стен
Кровля
Не включена
Основные характеристики
- Габариты
- 12000×13000 мм
- Высота стен
- 5 500 мм
- Высота в коньке
- 7 000 мм
- Секции
- 5 секций
- Шаг прогонов
- 600 мм
- Высота фермы
- 250 мм
- Профиль поясов
- 40x40x3
- Профиль заполнения
- 40x40x2
- Фундамент
- Железобетонный
- Ворота
- Не выбраны
Измените параметры под свой проект
Выберите размеры и комплектацию ангара или гаража
Ваша комплектация
Только параметры, сохранённые вместе с этим проектом.
- Стены
- Без обшивки
- Кровля
- Не выбрана
- Прогоны
- Не включены
- Пол
- Включён
- Основание
- Железобетонный
- Ворота
- Не выбраны
- Монтаж каркаса
- Не включён
- Утепление
- Не включено
- ОСП
- Не включено
Подробная смета
Материалы, изготовление, монтаж и доставка
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас ангара | |||
| Зачистка, грунтование и окраска металла73,124 м² · 750 ₽ за ед. | 73,124 м² | 750 ₽ | 54 843,21 ₽ |
| Резка и подгонка концов деталей1 104 рез · 52,5 ₽ за ед. | 1 104 рез | 52,5 ₽ | 57 960 ₽ |
| Сборка и сварка поперечных рам1 367,366 кг · 97,5 ₽ за ед. | 1 367,366 кг | 97,5 ₽ | 133 318,15 ₽ |
| Грунт-эмаль по металлу18,281 кг · 699,98 ₽ за ед. | 18,281 кг | 699,98 ₽ | 12 796,36 ₽ |
| Профиль 40x40x3 — пояса рам300 м · 242,39 ₽ за ед. | 300 м | 242,39 ₽ | 72 717 ₽ |
| Профиль 40x40x2 — решётка рам174 м · 181,72 ₽ за ед. | 174 м | 181,72 ₽ | 31 619,28 ₽ |
Итого по разделу «Каркас ангара»363 254 ₽ | |||
| Фундамент | |||
| Разметка периметра плиты50 м · 45 ₽ за ед. | 50 м | 45 ₽ | 2 250 ₽ |
| Разработка грунта под плиту и слои основания62,4 м³ · 2 700 ₽ за ед. | 62,4 м³ | 2 700 ₽ | 168 480 ₽ |
| Устройство и уплотнение песчаной подушки31,2 м³ · 9 750 ₽ за ед. | 31,2 м³ | 9 750 ₽ | 304 200 ₽ |
| Монтаж и демонтаж опалубки плиты10 м² · 1 275 ₽ за ед. | 10 м² | 1 275 ₽ | 12 750 ₽ |
| Сборка и вязка арматурных сеток плиты3 013,446 кг · 135 ₽ за ед. | 3 013,446 кг | 135 ₽ | 406 815 ₽ |
| Приём, укладка и вибрирование бетона плиты31,2 м³ · 3 600 ₽ за ед. | 31,2 м³ | 3 600 ₽ | 112 320 ₽ |
| Выравнивание, затирка поверхности плиты и уход за бетоном156 м² · 375 ₽ за ед. | 156 м² | 375 ₽ | 58 500 ₽ |
| Бетон М300 / B22,5, запас 5%32,76 м³ · 7 500 ₽ за ед. | 32,76 м³ | 7 500 ₽ | 245 700 ₽ |
| Арматура Ø12: сетка с нахлёстами 480 мм3 426 м · 61,73 ₽ за ед. | 3 426 м | 61,73 ₽ | 211 487 ₽ |
| Доска 40×150 мм: периметр плиты, полная толщина100 м · 180 ₽ за ед. | 100 м | 180 ₽ | 18 000 ₽ |
| Песок: подушка 200 мм31,2 м³ · 1 500 ₽ за ед. | 31,2 м³ | 1 500 ₽ | 46 800 ₽ |
| Вязальная проволока, 5 г на соединение40,26 кг · 250 ₽ за ед. | 40,26 кг | 250 ₽ | 10 065 ₽ |
Итого по разделу «Фундамент»1 597 367 ₽ | |||
Итого по смете1 960 621 ₽ | |||
Объёмы рассчитаны по сохранённым размерам и комплектации, цены обновлены по действующему прайсу. Окончательную комплектацию и цену подтвердит менеджер.
Чертежи ангара
Поперечная рама, продольный вид и план ангара, затем чертежи кровельной полуфермы и колонны. Размеры построены по сохранённым параметрам проекта.
А-1 · Поперечная рама и фронтон А
А-2 · Продольный вид каркаса
А-3 · План расположения рам и прогонов
Чертежи ферм
Два типа деталей: полуферма кровли и колонна. Правая сторона зеркальна левой.
Прокрутите чертёж по горизонтали, чтобы рассмотреть размеры.
Ф-1 · Кровельная полуферма
К-1 · Колонна-ферма
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.
Рассчитать доставкуМонтаж и основание
Монтаж каркаса не включён в сохранённый расчёт. Основание: железобетонный.
Вопросы по этому расчёту
Что входит в расчёт ангара/гаража?
Смета собирается из параметров вашего расчёта: габаритов, высоты стен и конька, числа пролётов, обшивки стен и кровли, типа фундамента, веса металлоконструкций и ориентировочной стоимости.
Можно ли пересчитать под другие размеры?
Да. Вернитесь в 3D-калькулятор ангаров и гаражей, измените размеры — вы получите обновлённый расчёт и новую страницу со сметой.
Это цена «под ключ»?
На странице указана предварительная стоимость по ценам калькулятора. Точную комплектацию, доставку, монтаж и условия фундамента подтверждает менеджер после проверки площадки.
Учтён ли вес конструкции?
Калькулятор считает массу металлокаркаса и площадь обшивки — эти данные показываются на странице и используются для оценки стоимости материала и доставки.
