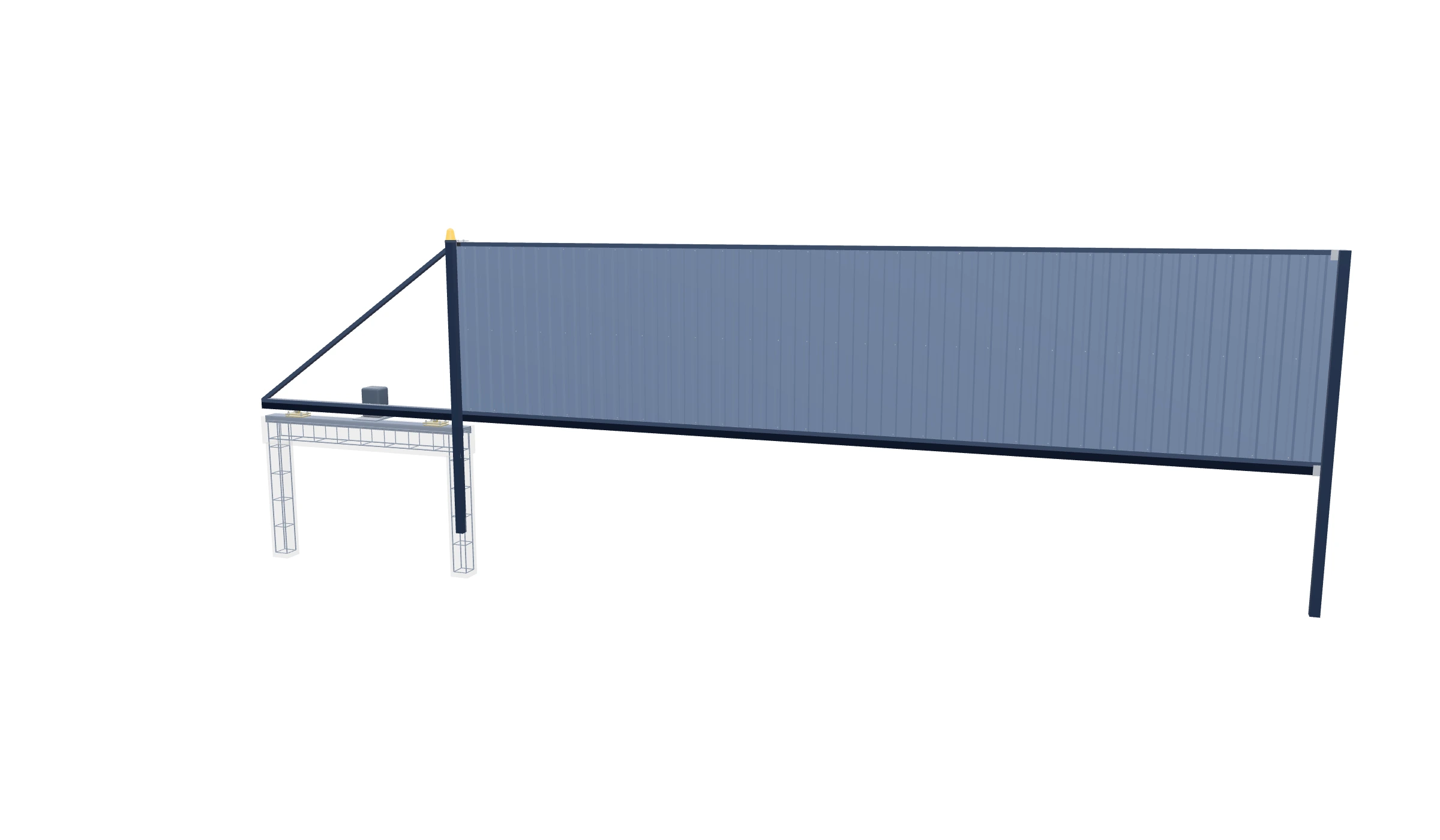

Каркас и размеры
Открыть чертёж крупнее ↗1 / 5
Индивидуальный расчёт · № 3045
Откатные ворота8000×1900 ммиз профлиста с автоматикой
Каркас — профиль 60×40, грунтование, профлист, автоматика, монтаж на бетонном основании.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На бетонном основании
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 8000 мм
- Высота ворот
- 1900 мм
- Заполнение
- Профлист
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На бетонном основании
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость

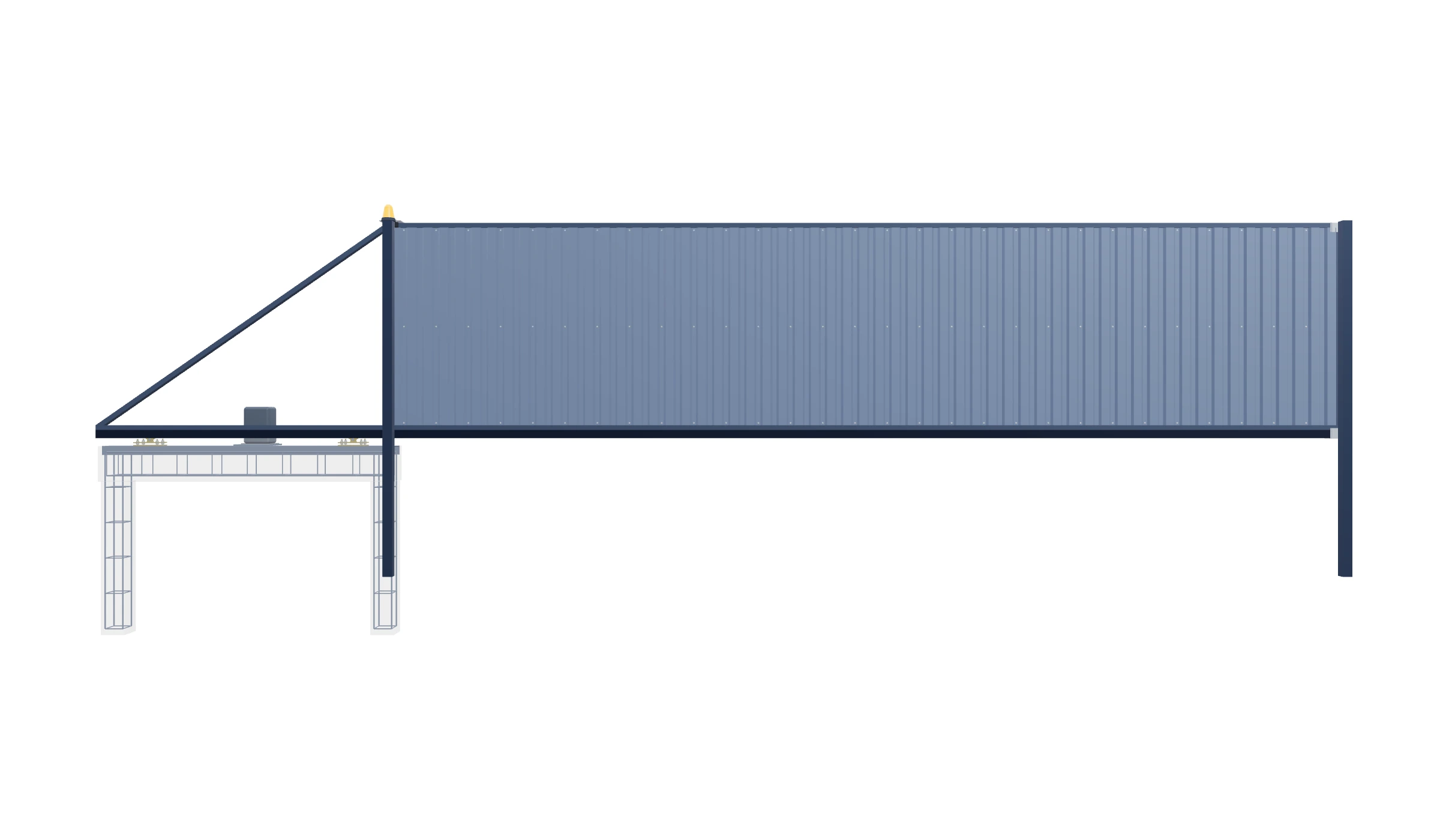

Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
- Сигнальная лампа
- Включена
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)25,131 м · 234,3 ₽ за ед. | 25,131 м | 234,3 ₽ | 5 888 ₽ |
| Внутренний профиль 40×2050,898 м · 109,08 ₽ за ед. | 50,898 м | 109,08 ₽ | 5 552 ₽ |
| Направляющая балка10,62 м · 1 200 ₽ за ед. | 10,62 м | 1 200 ₽ | 12 744 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль Slaven Ultra (площадь труб 13,054 м²)3,263 кг · 700 ₽ за ед. | 3,263 кг | 700 ₽ | 2 284 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 511,94 ₽ за ед. | 6 м | 511,94 ₽ | 3 072 ₽ |
| Заполнение: Профлист13,573 м² · 1 500 ₽ за ед. | 13,573 м² | 1 500 ₽ | 20 360 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 2.48 м2,48 м · 1 675,96 ₽ за ед. | 2,48 м | 1 675,96 ₽ | 4 156 ₽ |
| Автоматика и управление | |||
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 9 м9 м · 750 ₽ за ед. | 9 м | 750 ₽ | 6 750 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Сигнальная лампа (мигалка)1 шт · 1 200 ₽ за ед. | 1 шт | 1 200 ₽ | 1 200 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Грунтование каркаса1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Монтаж основания ворот (базовая работа)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Доплата за бетонный фундамент1 компл · 35 000 ₽ за ед. | 1 компл | 35 000 ₽ | 35 000 ₽ |
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Установка сигнальной лампы (мигалки)1 компл · 1 200 ₽ за ед. | 1 компл | 1 200 ₽ | 1 200 ₽ |
| Доставка | |||
| Доставка до Пушкино417,58 км · 120 ₽ за ед. | 417,58 км | 120 ₽ | 50 110 ₽ |
Итого по смете225 815 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Московская область, Пушкинский городской округ, Пушкино
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 208,79 км
- Туда и обратно
- 417,58 км
- Тариф
- 120 ₽/км
208,79 км × 2 × 120 ₽/км
50 110 ₽
Уже включено в итог сметы

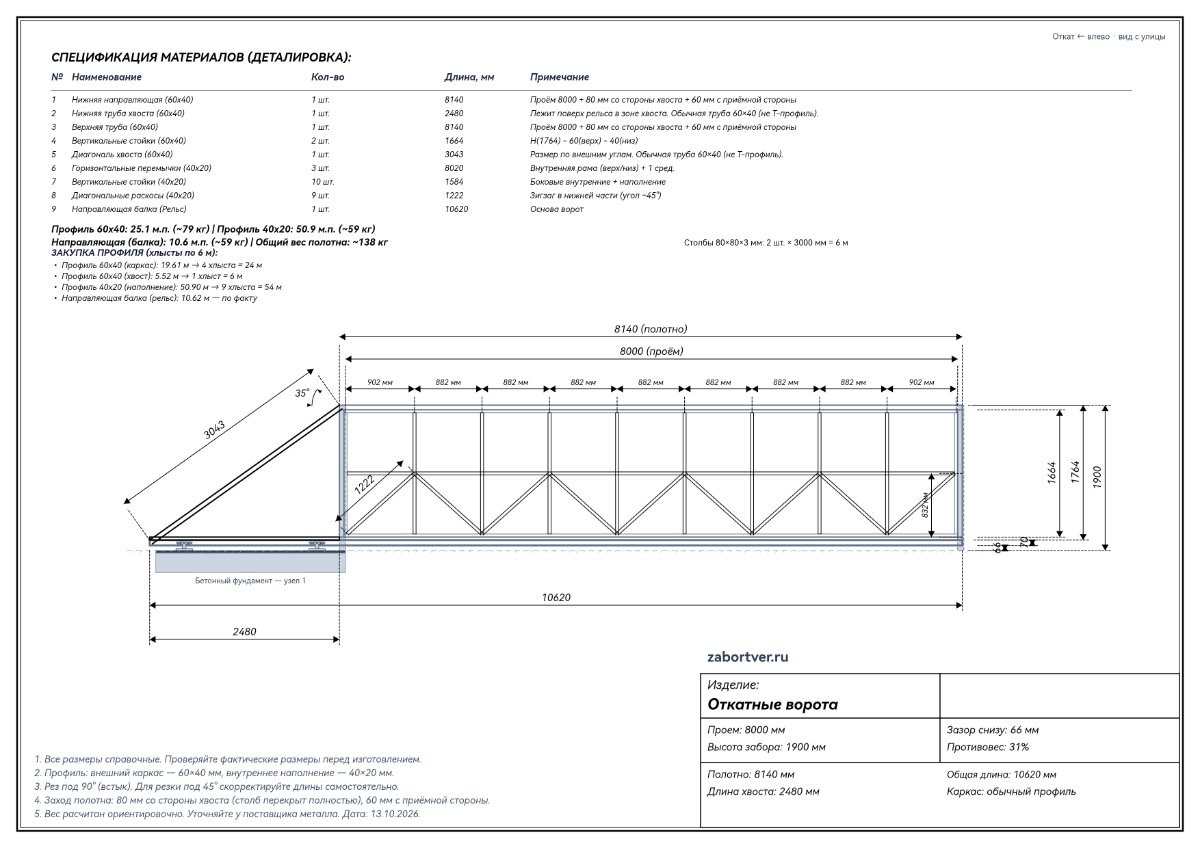

Чертёж и детали конструкции
Противовес — 31%. Общая длина створки — 10620 мм. Размеры проёма перед изготовлением проверяет специалист.
Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 8000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 8140 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 2480 мм |
| Верхняя труба (60x40)Проём 8000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 8140 мм |
| Вертикальные стойки (60x40)H(1764) - 60(верх) - 40(низ) | 2 | 1664 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 3043 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 8020 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 10 | 1584 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 9 | 1222 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 10620 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 8000×1900 мм, нижний зазор 66 мм, противовес 31%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на бетонном основании.
Сколько стоит доставка?
Московская область, Пушкинский городской округ, Пушкино: расстояние 208,79 км, стоимость 50 110 ₽.
