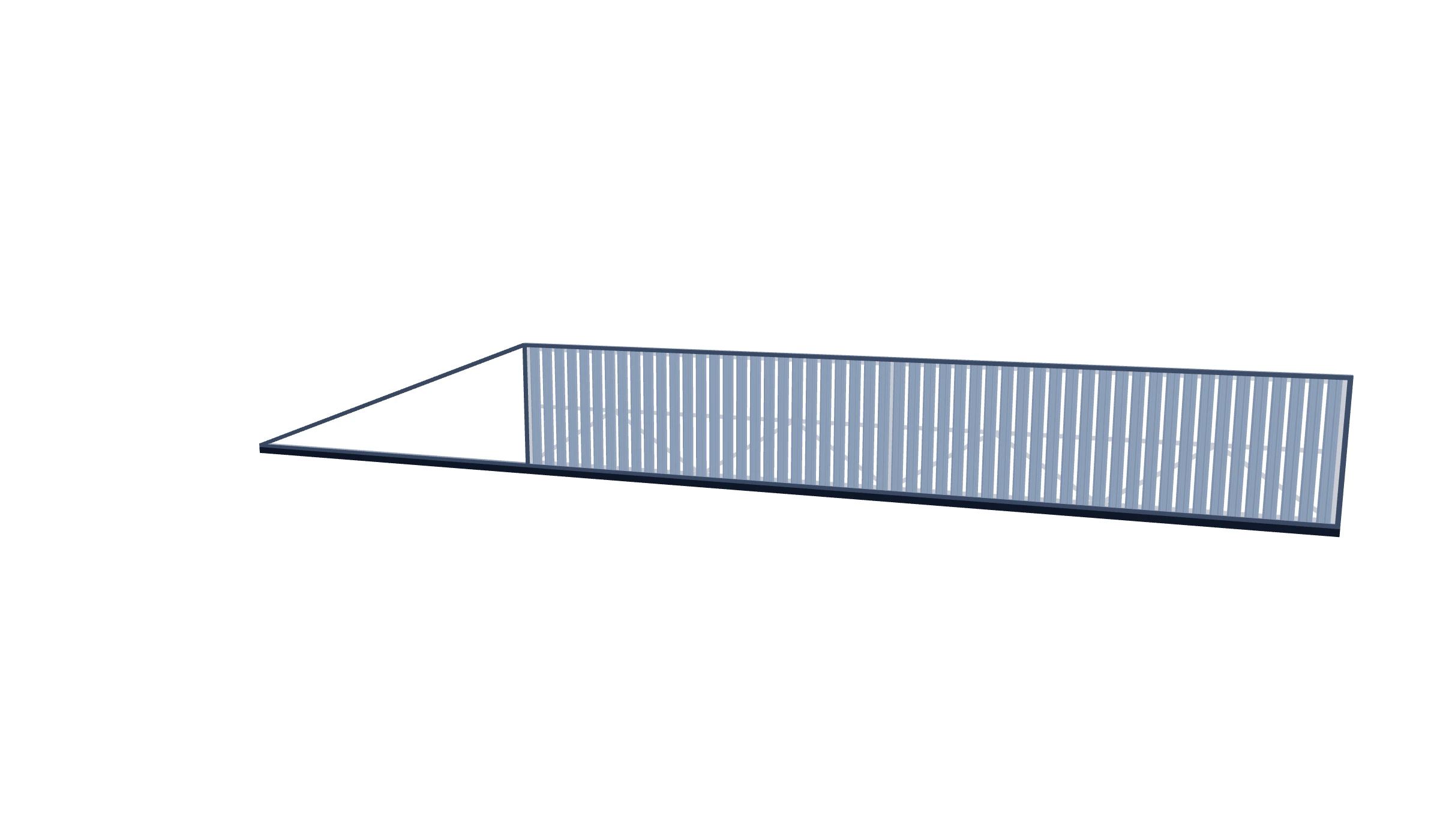

Каркас и размеры
Открыть чертёж крупнее ↗1 / 4
Индивидуальный расчёт · № 3298
Откатные ворота7704×1700 ммс заполнением «Штакетник вертикально»
Каркас — профиль 60×40, заполнение «Штакетник вертикально», без монтажа.
Каркас ворот
Профиль 60×40 мм
Без автоматики
Можно добавить в калькуляторе
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 7704 мм
- Высота ворот
- 1700 мм
- Заполнение
- Штакетник вертикально
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Не включена
- Столбы
- Не включены
- Грунтование
- Не включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)25,328 м · 234,3 ₽ за ед. | 25,328 м | 234,3 ₽ | 5 934 ₽ |
| Внутренний профиль 40×2042,738 м · 109,08 ₽ за ед. | 42,738 м | 109,08 ₽ | 4 662 ₽ |
| Направляющая балка11,311 м · 1 200 ₽ за ед. | 11,311 м | 1 200 ₽ | 13 573 ₽ |
| Заполнение: Штакетник вертикально (54 шт.)67,5 м · 82 ₽ за ед. | 67,5 м | 82 ₽ | 5 535 ₽ |
| Крепёж заполнения324 шт · 4 ₽ за ед. | 324 шт | 4 ₽ | 1 296 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
Итого по смете46 000 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

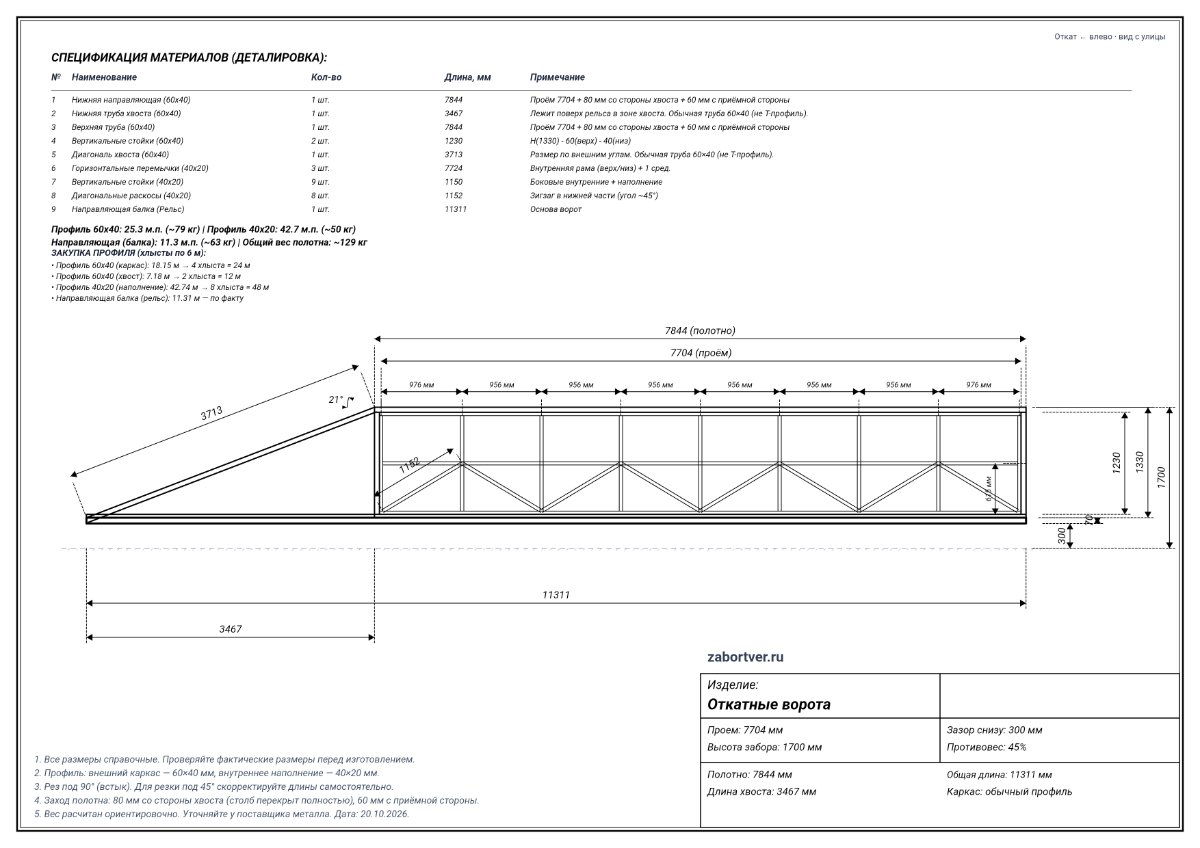

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 11311 мм. Размеры проёма перед изготовлением проверяет специалист.

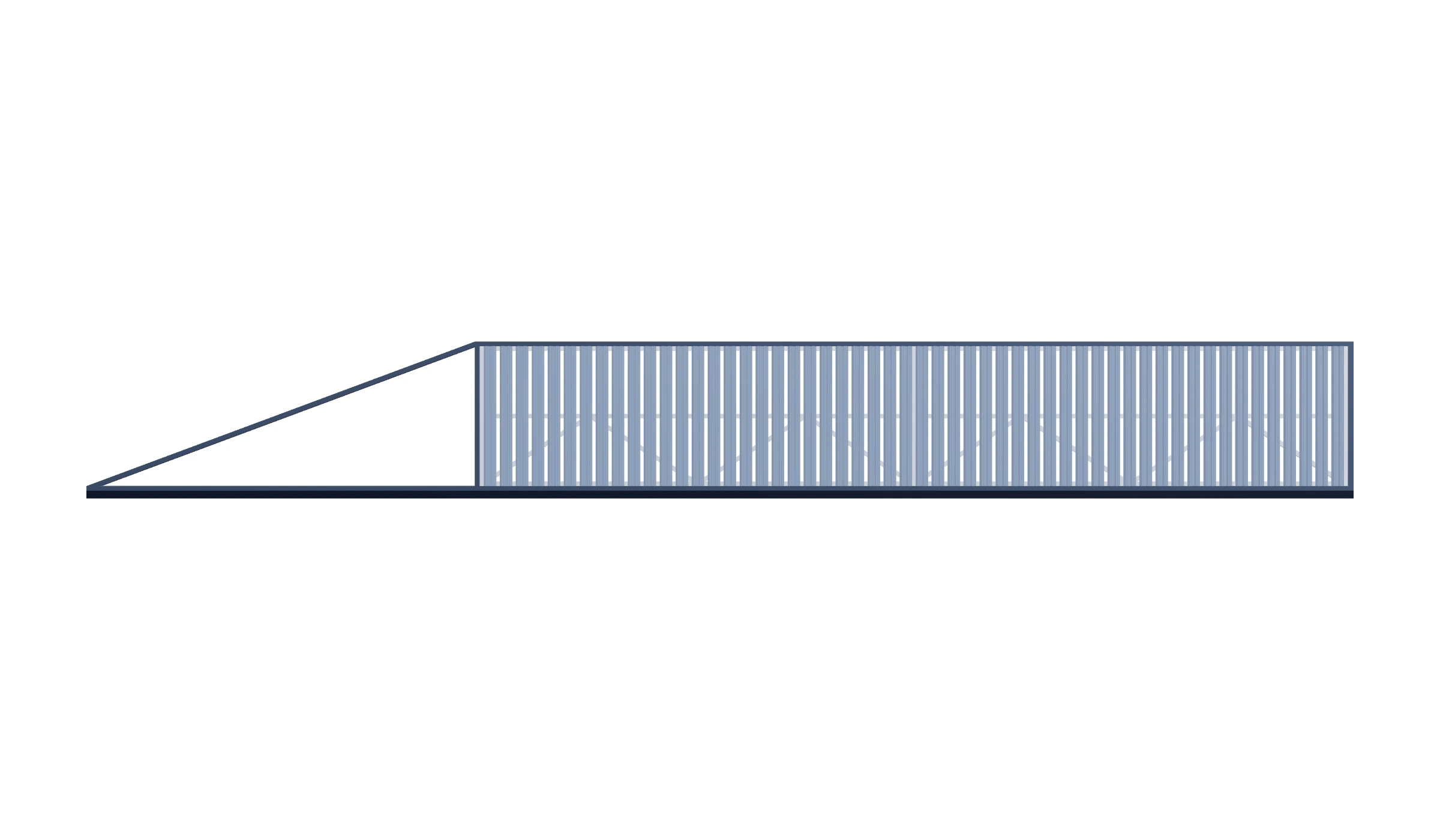

Открыть чертёж крупнее ↗Заполнение
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 7704 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7844 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 3467 мм |
| Верхняя труба (60x40)Проём 7704 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7844 мм |
| Вертикальные стойки (60x40)H(1330) - 60(верх) - 40(низ) | 2 | 1230 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 3713 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 7724 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 9 | 1150 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 8 | 1152 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 11311 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 7704×1700 мм, нижний зазор 300 мм, противовес 45%.
В расчёте есть автоматика?
Нет, в этом расчёте автоматика не включена.
