Индивидуальный расчёт · № 3324
Каркас откатных ворот7132×2170 мм
Каркас — Т-профиль 60×40, без монтажа.
Каркас ворот
Т-профиль 60×40 мм
Без автоматики
Можно добавить в калькуляторе
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 7132 мм
- Высота ворот
- 2170 мм
- Заполнение
- Без заполнения
- Каркас
- Т-профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Не включена
- Столбы
- Не включены
- Грунтование
- Не включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Т-профиль каркаса18,344 м · 750 ₽ за ед. | 18,344 м | 750 ₽ | 13 758 ₽ |
| Профиль 60×40 (хвост: диагональ + нижняя труба)7,522 м · 234,3 ₽ за ед. | 7,522 м | 234,3 ₽ | 1 762 ₽ |
| Внутренний профиль 40×2030,916 м · 109,08 ₽ за ед. | 30,916 м | 109,08 ₽ | 3 372 ₽ |
| Направляющая балка10,767 м · 1 200 ₽ за ед. | 10,767 м | 1 200 ₽ | 12 920 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
Итого по смете46 812 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

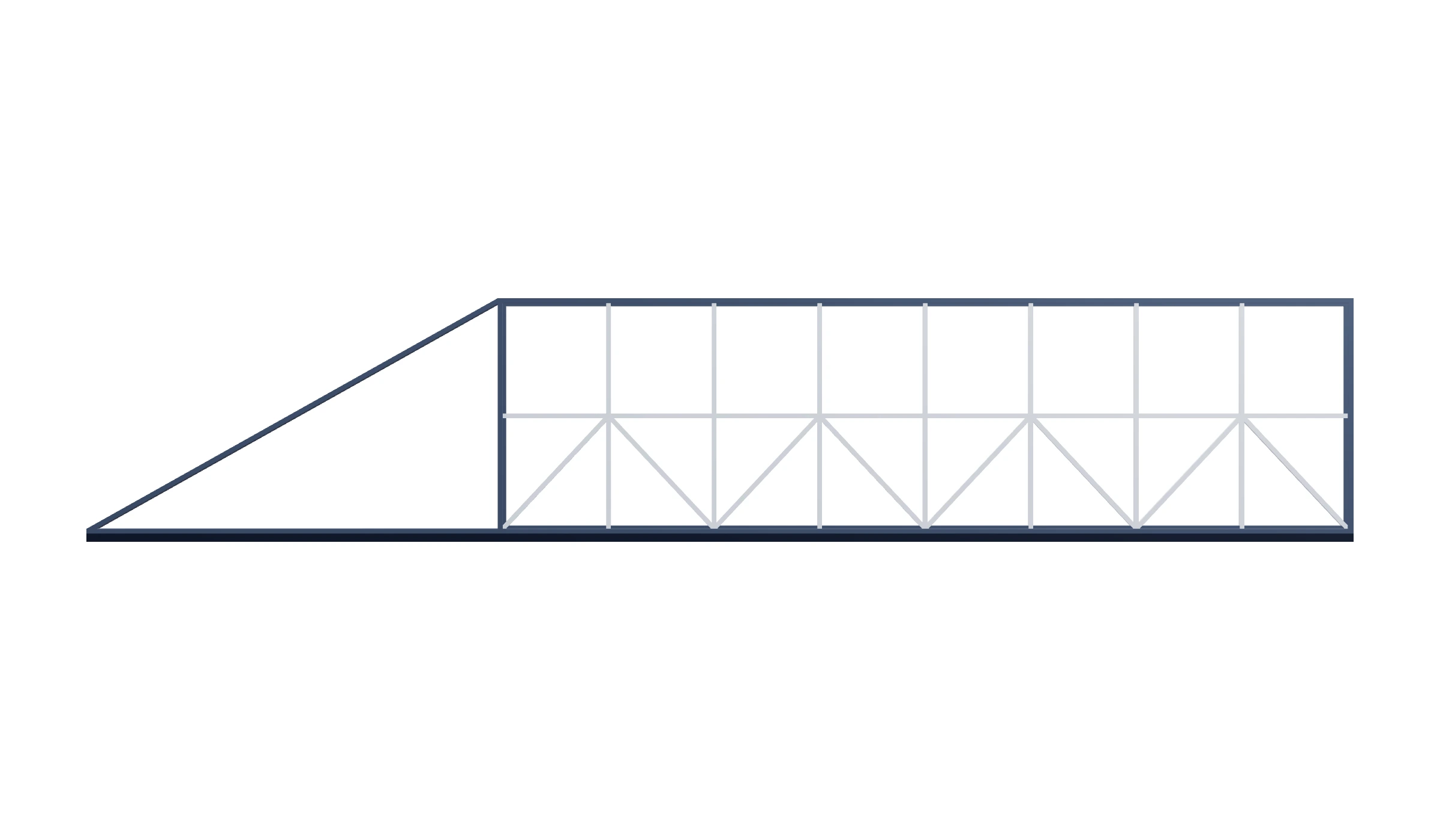

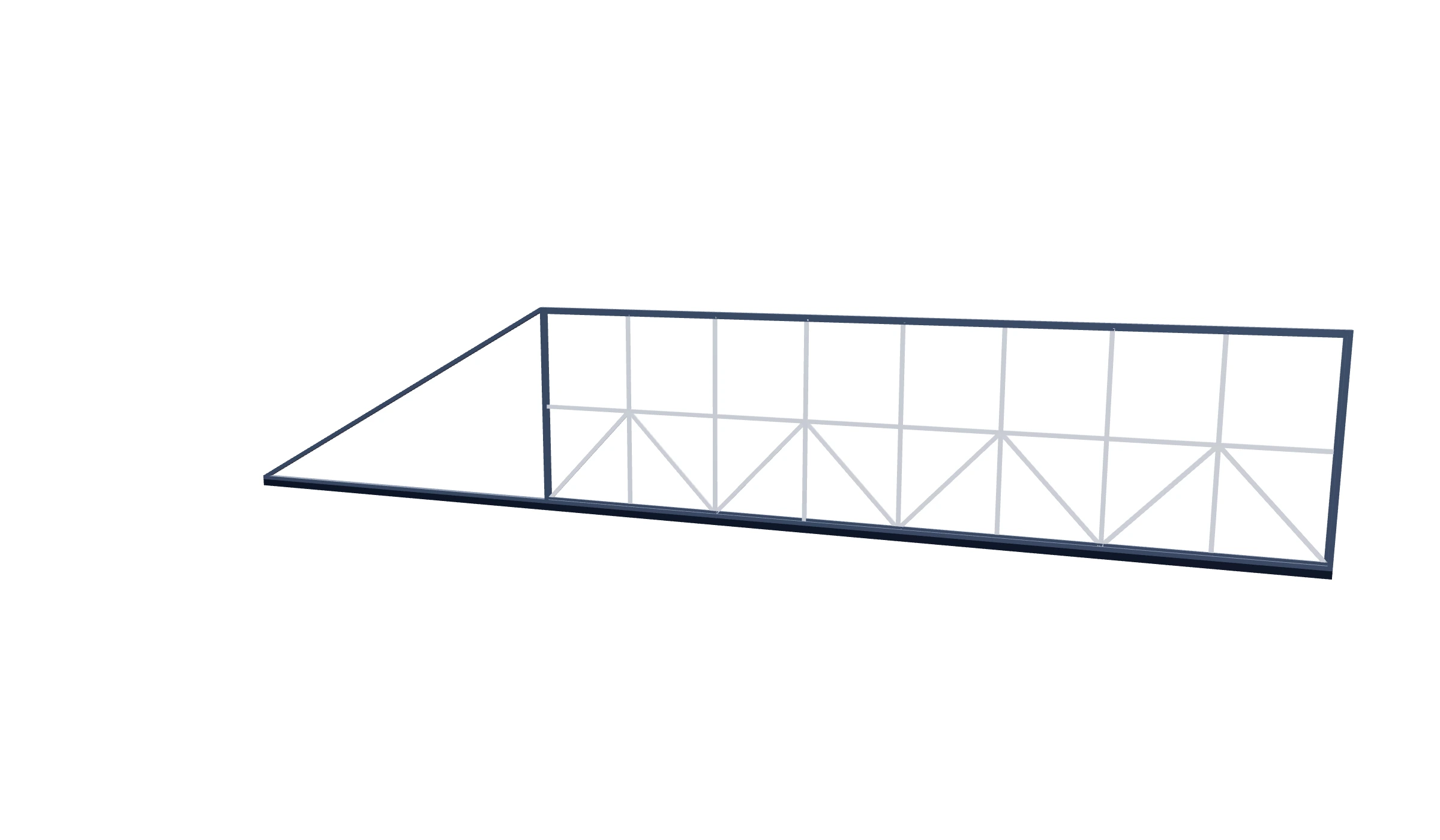

Чертёж и детали конструкции
Противовес — 49%. Общая длина створки — 10767 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Посмотреть карту раскроя

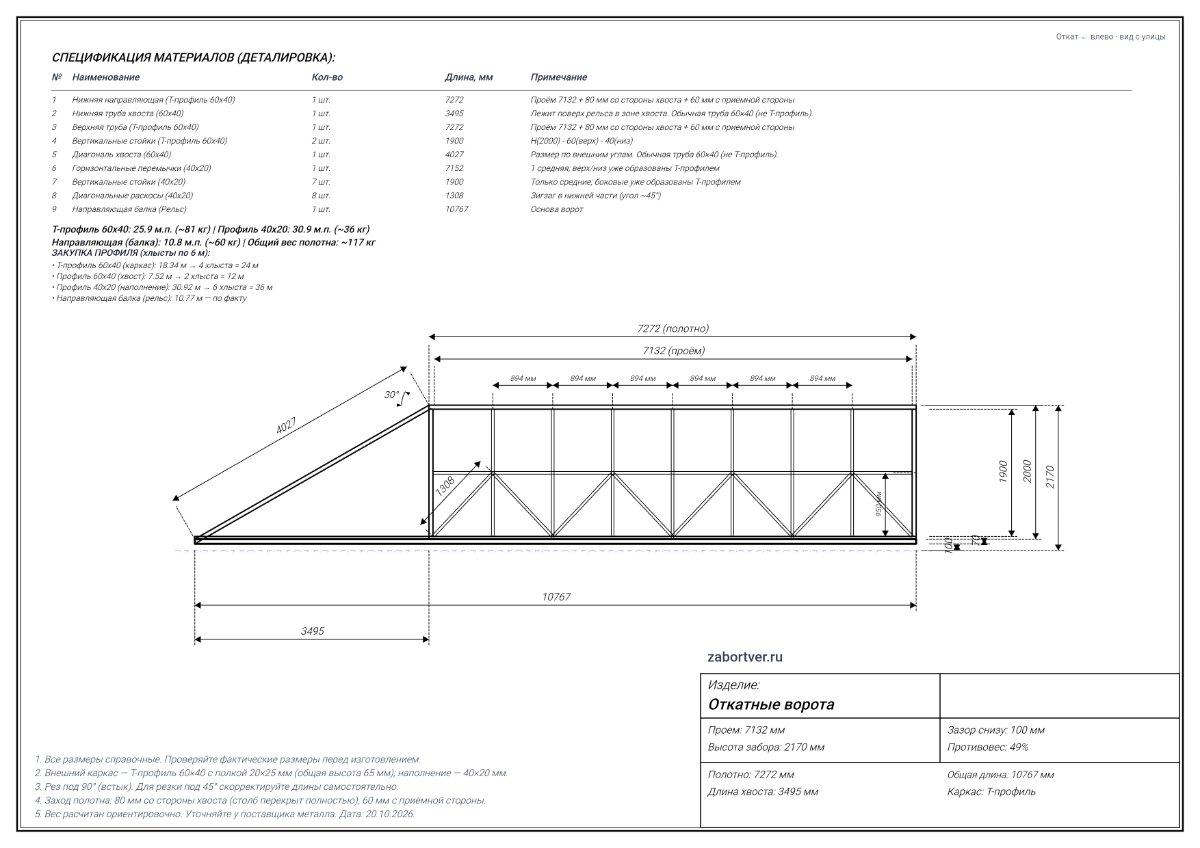

Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (Т-профиль 60x40)Проём 7132 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7272 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 3495 мм |
| Верхняя труба (Т-профиль 60x40)Проём 7132 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7272 мм |
| Вертикальные стойки (Т-профиль 60x40)H(2000) - 60(верх) - 40(низ) | 2 | 1900 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 4027 мм |
| Горизонтальные перемычки (40x20)1 средняя; верх/низ уже образованы Т-профилем | 1 | 7152 мм |
| Вертикальные стойки (40x20)Только средние; боковые уже образованы Т-профилем | 7 | 1900 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 8 | 1308 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 10767 мм |
Каркас: Т-профиль. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 7132×2170 мм, нижний зазор 100 мм, противовес 49%.
