Каркас и размеры
Открыть чертёж крупнее ↗1 / 3
Индивидуальный расчёт · № 3124

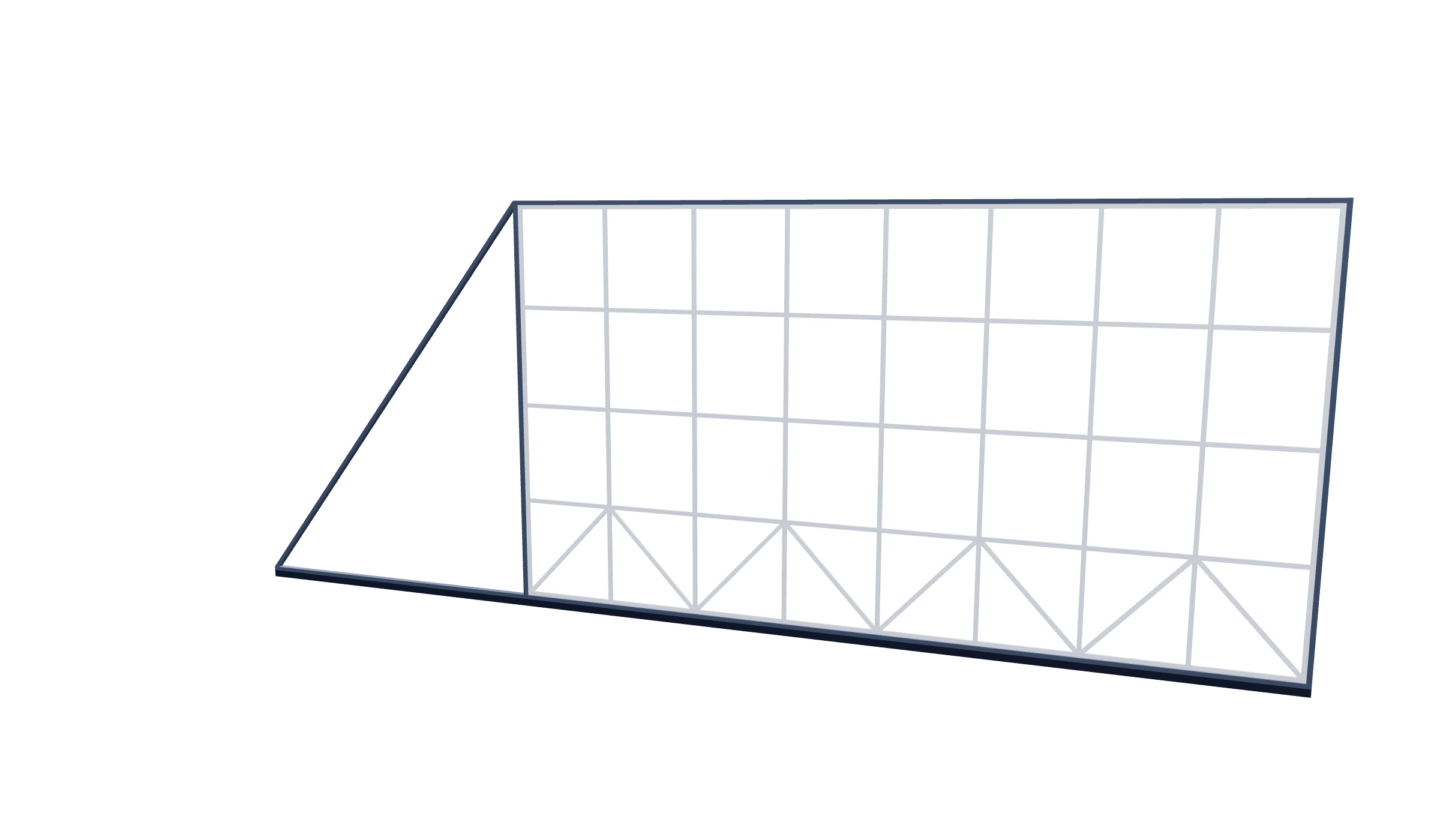

Каркас откатных ворот7038×4092 мм
Каркас — профиль 60×40, без монтажа.
Каркас ворот
Профиль 60×40 мм
Без автоматики
Можно добавить в калькуляторе
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 7038 мм
- Высота ворот
- 4092 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Не включена
- Столбы
- Не включены
- Грунтование
- Не включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)30,008 м · 234,3 ₽ за ед. | 30,008 м | 234,3 ₽ | 7 031 ₽ |
| Внутренний профиль 40×2079,354 м · 109,08 ₽ за ед. | 79,354 м | 109,08 ₽ | 8 656 ₽ |
| Направляющая балка10,204 м · 1 200 ₽ за ед. | 10,204 м | 1 200 ₽ | 12 245 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
Итого по смете42 932 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

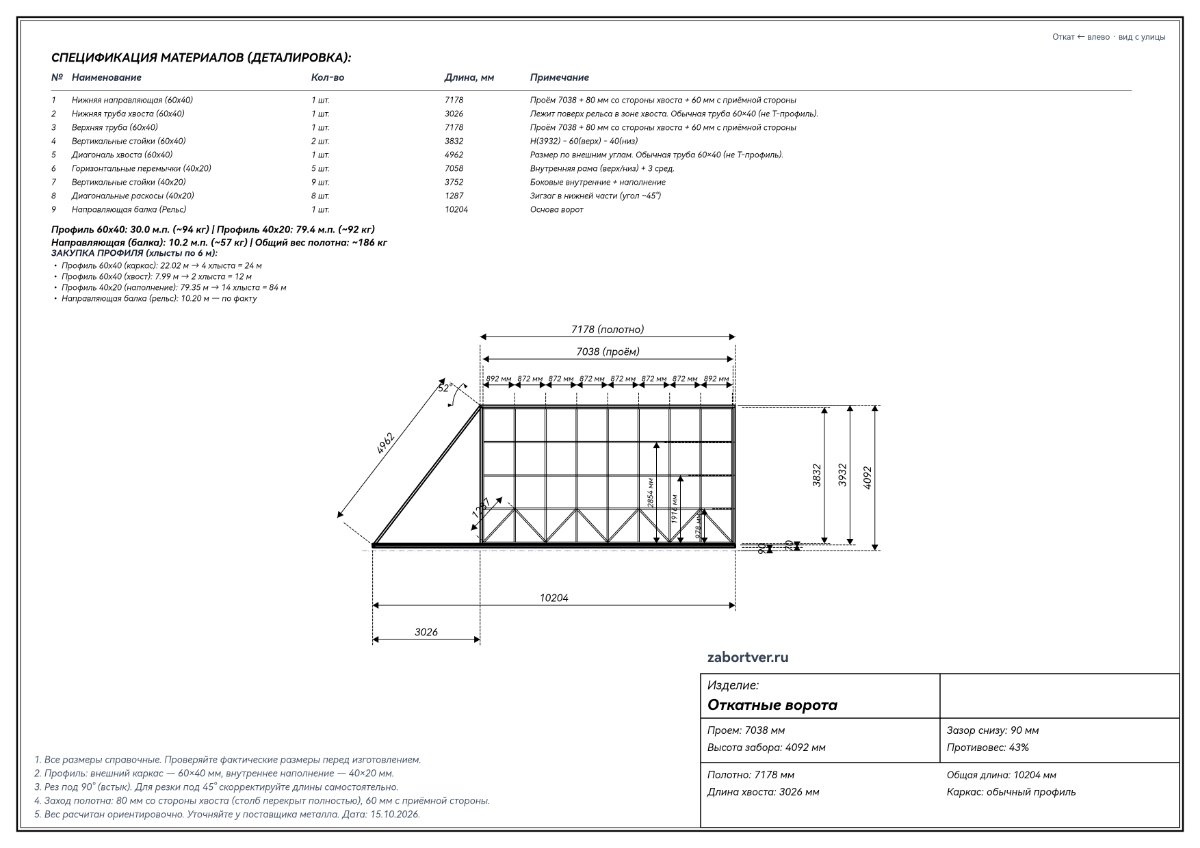

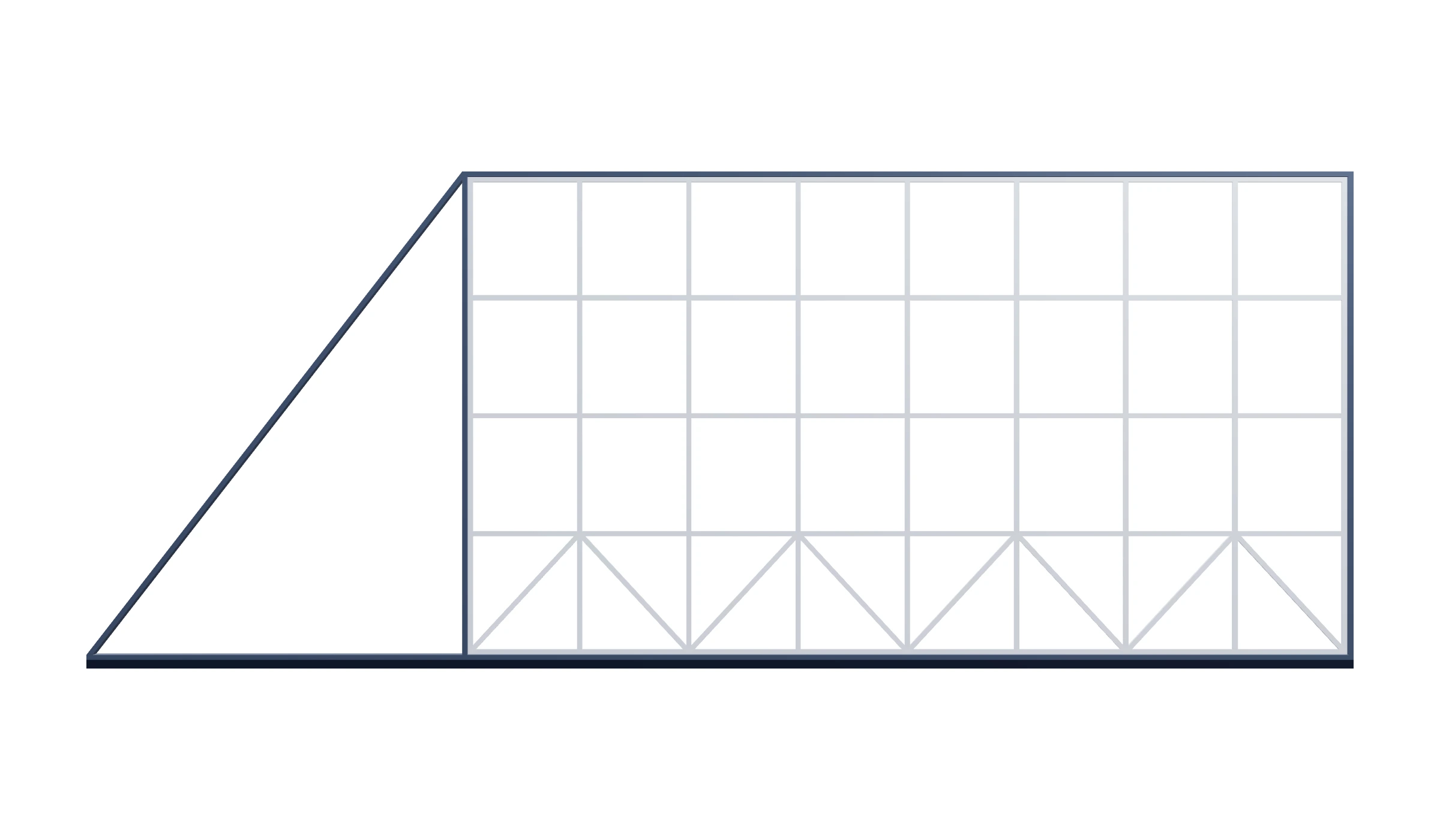

Чертёж и детали конструкции
Противовес — 43%. Общая длина створки — 10204 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 7038 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7178 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 3026 мм |
| Верхняя труба (60x40)Проём 7038 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 7178 мм |
| Вертикальные стойки (60x40)H(3932) - 60(верх) - 40(низ) | 2 | 3832 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 4962 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 3 сред. | 5 | 7058 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 9 | 3752 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 8 | 1287 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 10204 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 7038×4092 мм, нижний зазор 90 мм, противовес 43%.
