Откатные ворота 6000×2000 мм из профлиста, с монтажом — Оленино

Основные характеристики

Ширина проёма: 6000 мм
Высота ворот: 2000 мм
Заполнение: Профлист
Каркас: Профиль 60×40 мм
Тип ворот: Откатные (консольные)
Автоматика: Не включена
Монтаж: На винтовых сваях

Выбранная комплектация

Материалы и оснащение учтены в смете

Доставка рассчитана

Расстояние и тариф показаны отдельно

Монтаж в смете

Работы включены в общую стоимость

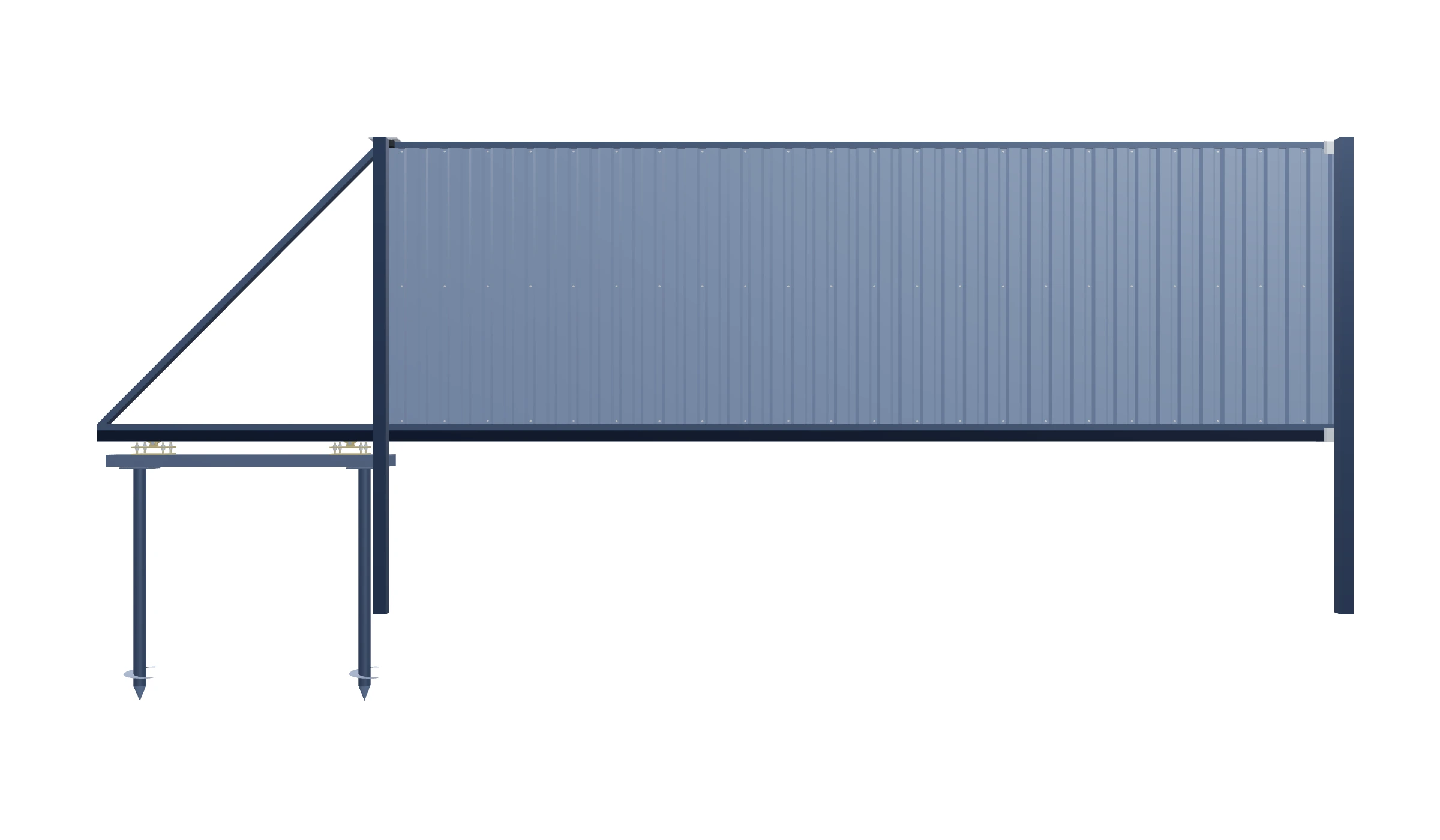

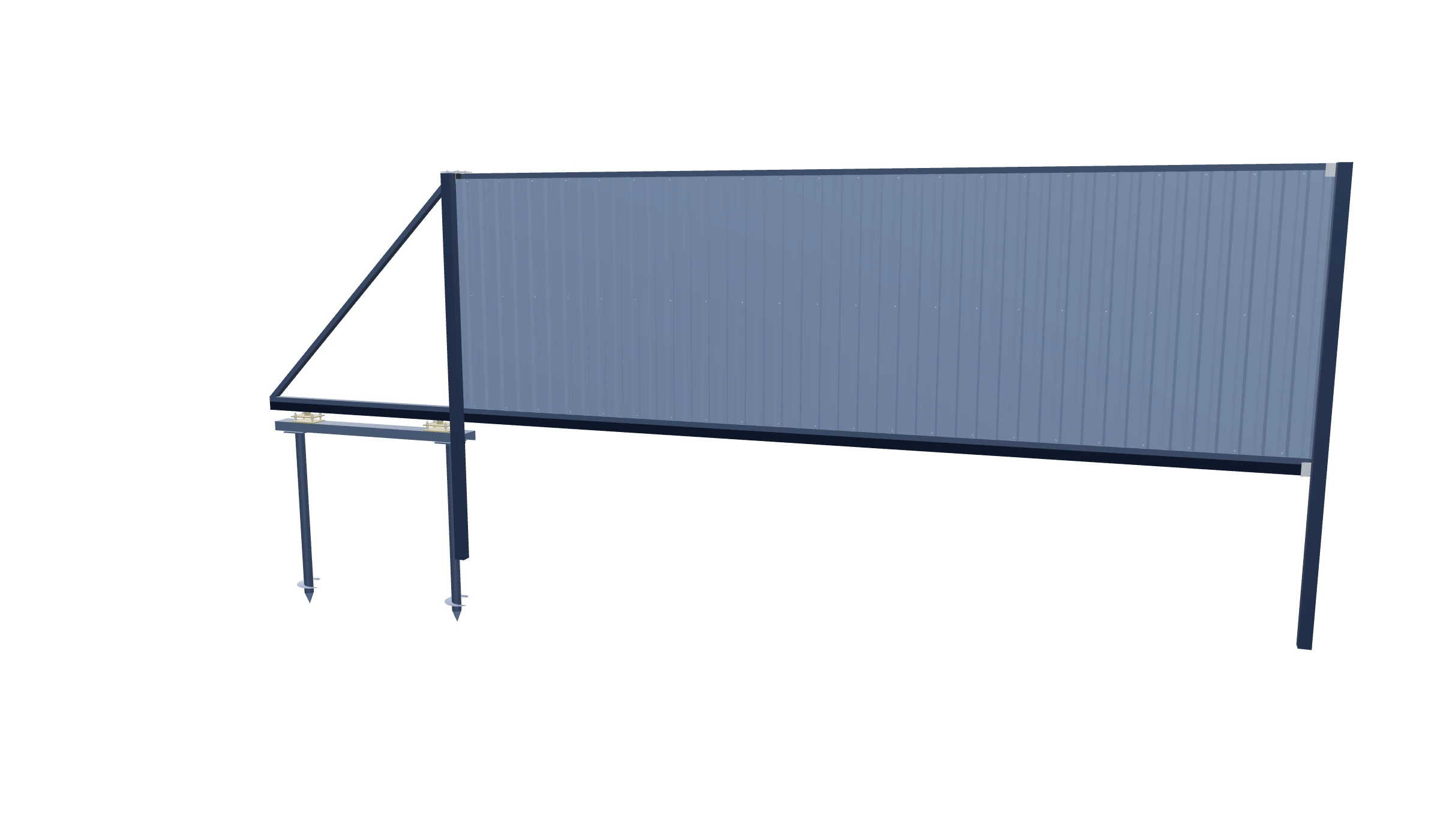

Размеры и чертёж

SVG для просмотра, PNG для скачивания

Измените параметры под свой проект

Выберите размеры и комплектацию ворот

Ваша комплектация

Выбранные материалы, оснащение и работы для этого проекта.

Роликовая система: Включена
Столбы: Включены
Грунтование: Включено

Подробная смета

Количество, цена и стоимость каждой позиции

Материалы, работы и доставка для выбранной комплектации откатных ворот
Позиция	Количество	Цена за ед.	Сумма
Откатные ворота
Изготовление и сварка1 компл · 15 000 ₽ за ед.	1 компл	15 000 ₽	15 000 ₽
Зачистка, грунтование и окраска металла10,748 м² · 500 ₽ за ед.	10,748 м²	500 ₽	5 374,2 ₽
Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед.	1 компл	12 500 ₽	12 500 ₽
Профиль 60×40 (каркас и хвост)24 м · 231 ₽ за ед.	24 м	231 ₽	5 544 ₽
Внутренний профиль 40×2048 м · 109,08 ₽ за ед.	48 м	109,08 ₽	5 236 ₽
Направляющая балка7,94 м · 1 200 ₽ за ед.	7,94 м	1 200 ₽	9 528 ₽
Комплект роликов1 компл · 4 500 ₽ за ед.	1 компл	4 500 ₽	4 500 ₽
Грунт-эмаль по металлу2,687 кг · 600 ₽ за ед.	2,687 кг	600 ₽	1 612 ₽
Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 511,94 ₽ за ед.	6 м	511,94 ₽	3 072 ₽
Заполнение: Профлист10,696 м² · 1 500 ₽ за ед.	10,696 м²	1 500 ₽	16 044 ₽
Итого по разделу «Откатные ворота»78 410 ₽
Основание ворот
Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед.	1 компл	6 000 ₽	6 000 ₽
Швеллер №16П (160 мм) для основания ворот — 6 м6 м · 1 643,73 ₽ за ед.	6 м	1 643,73 ₽	9 862 ₽
Итого по разделу «Основание ворот»15 862 ₽
Доставка
Доставка до Оленино377,2 км · 120 ₽ за ед.	377,2 км	120 ₽	45 264 ₽
Итого по разделу «Доставка»45 264 ₽
Итого по смете139 536 ₽

Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.

Доставка к вам

Тверская область, Оленинский муниципальный округ, Оленино

Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.

Расчёт доставки

В одну сторону: 188,6 км
Туда и обратно: 377,2 км
Тариф: 120 ₽/км

188,6 км × 2 × 120 ₽/км

45 264 ₽

Уже включено в итог сметы

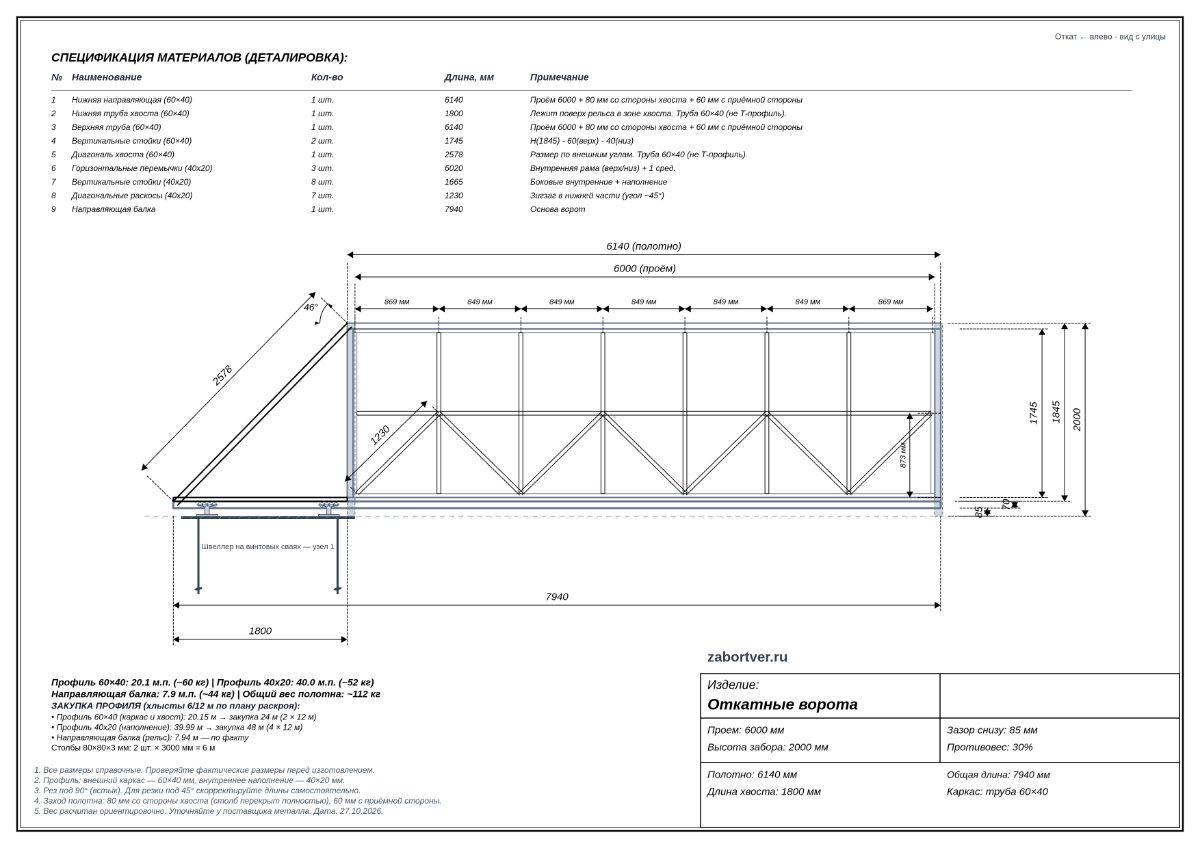

Чертёж и детали конструкции

Противовес — 30%. Общая длина створки — 7940 мм. Размеры проёма перед изготовлением проверяет специалист.

Посмотреть карту раскроя

Векторный чертёж — размеры остаются чёткими при увеличении.

Открыть SVG крупнее ↗Сохранённое изображение ↗

Карта раскроя деталей ворот
Деталь	Шт.	Длина
Нижняя направляющая (60×40)Проём 6000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	6140 мм
Нижняя труба хвоста (60×40)Лежит поверх рельса в зоне хвоста. Труба 60×40 (не Т-профиль).	1	1800 мм
Верхняя труба (60×40)Проём 6000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	6140 мм
Вертикальные стойки (60×40)H(1845) - 60(верх) - 40(низ)	2	1745 мм
Диагональ хвоста (60×40)Размер по внешним углам. Труба 60×40 (не Т-профиль).	1	2578 мм
Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред.	3	6020 мм
Вертикальные стойки (40x20)Боковые внутренние + наполнение	8	1665 мм
Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°)	7	1230 мм
Направляющая балкаОснова ворот	1	7940 мм

Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.

При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.

Об этом расчёте

Какие размеры указаны в расчёте?

Проём 6000×2000 мм, нижний зазор 85 мм, противовес 30%.

В расчёте есть автоматика?

Нет, в этом расчёте автоматика не включена.

Какой фундамент предусмотрен?

Монтаж предусмотрен на винтовых сваях.

Сколько стоит доставка?

Тверская область, Оленинский муниципальный округ, Оленино: расстояние 188,6 км, стоимость 45 264 ₽.
