Индивидуальный расчёт · № 3647

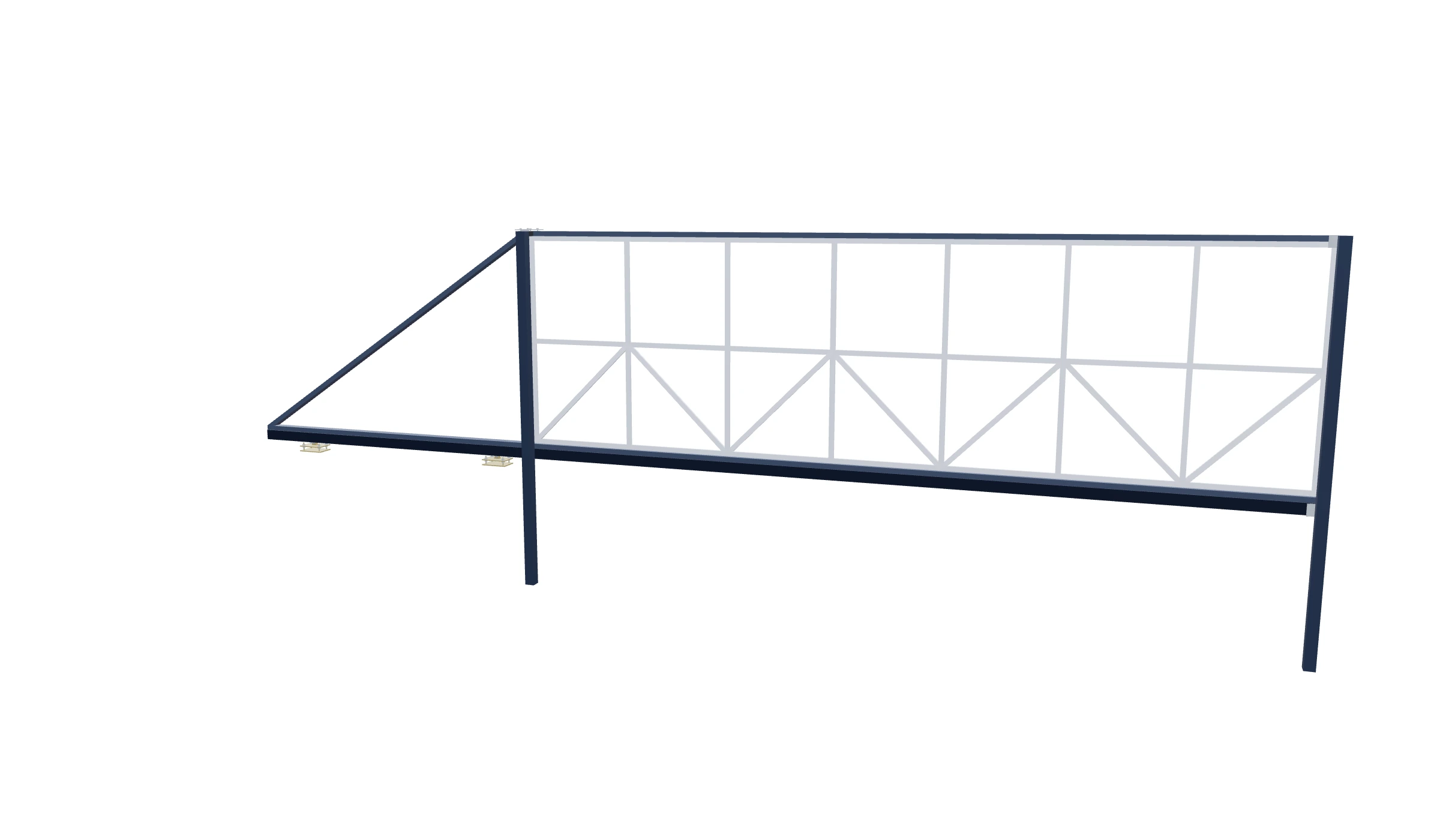

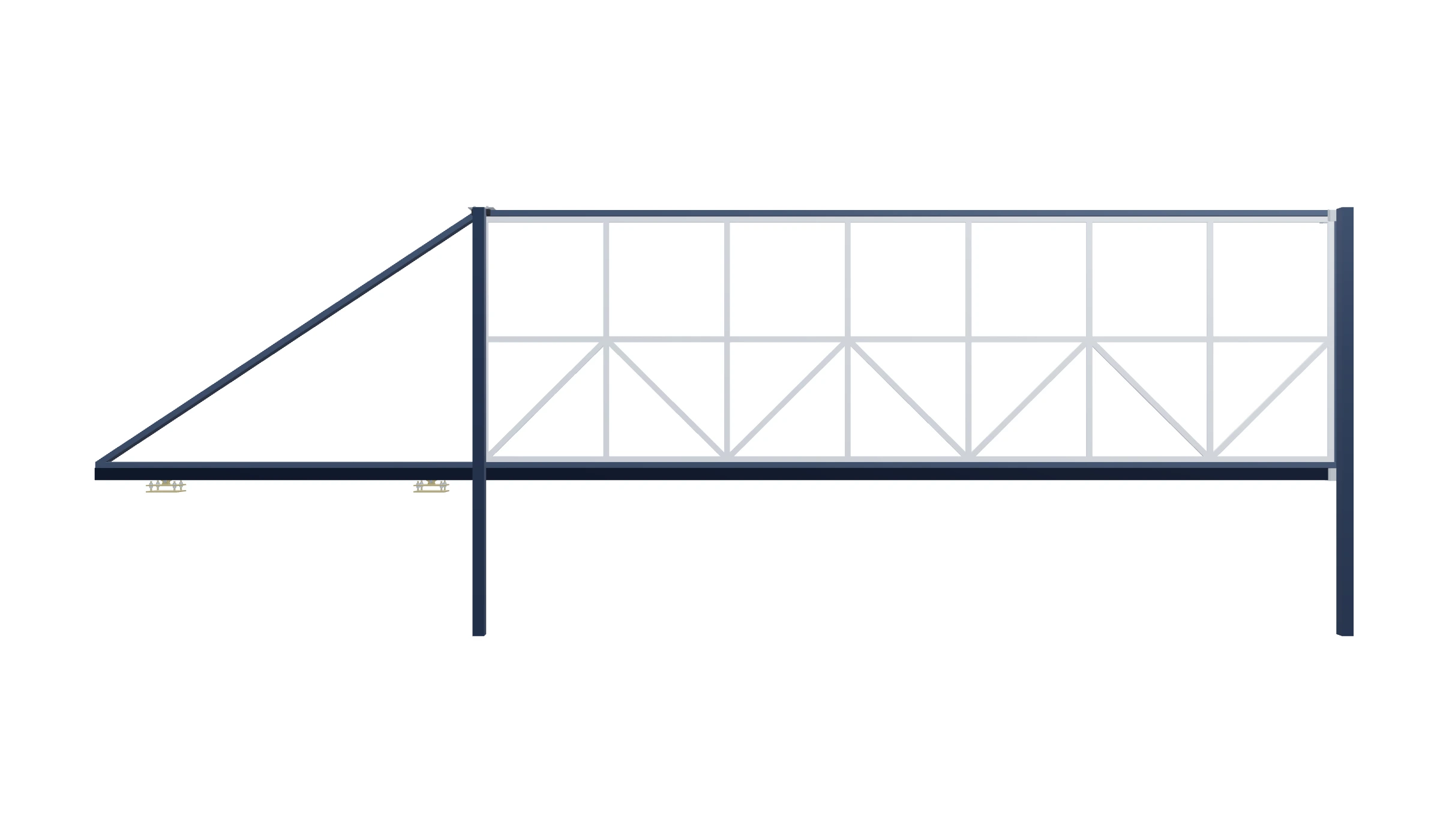

Каркас откатных ворот6000×2000 мм
Каркас — Профиль 80×40, без монтажа.
Каркас ворот
Профиль 80×40 мм
Без автоматики
Можно добавить в калькуляторе
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 6000 мм
- Высота ворот
- 2000 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 80×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Не включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Откатные ворота | |||
| Изготовление и сварка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Зачистка металла11,958 м² · 150 ₽ за ед. | 11,958 м² | 150 ₽ | 1 794 ₽ |
| Профиль 80×40 (каркас и хвост)24 м · 282,72 ₽ за ед. | 24 м | 282,72 ₽ | 6 785 ₽ |
| Внутренний профиль 40×2048 м · 109,08 ₽ за ед. | 48 м | 109,08 ₽ | 5 236 ₽ |
| Направляющая балка 95×88×58,84 м · 4 700 ₽ за ед. | 8,84 м | 4 700 ₽ | 41 548 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 511,94 ₽ за ед. | 6 м | 511,94 ₽ | 3 072 ₽ |
Итого по разделу «Откатные ворота»77 935 ₽ | |||
| Доставка | |||
| Доставка до Пенский418,48 км · 120 ₽ за ед. | 418,48 км | 120 ₽ | 50 218 ₽ |
Итого по разделу «Доставка»50 218 ₽ | |||
Итого по смете128 153 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Тверская область, Оленинский муниципальный округ, Пенский
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 209,24 км
- Туда и обратно
- 418,48 км
- Тариф
- 120 ₽/км
209,24 км × 2 × 120 ₽/км
50 218 ₽
Уже включено в итог сметы

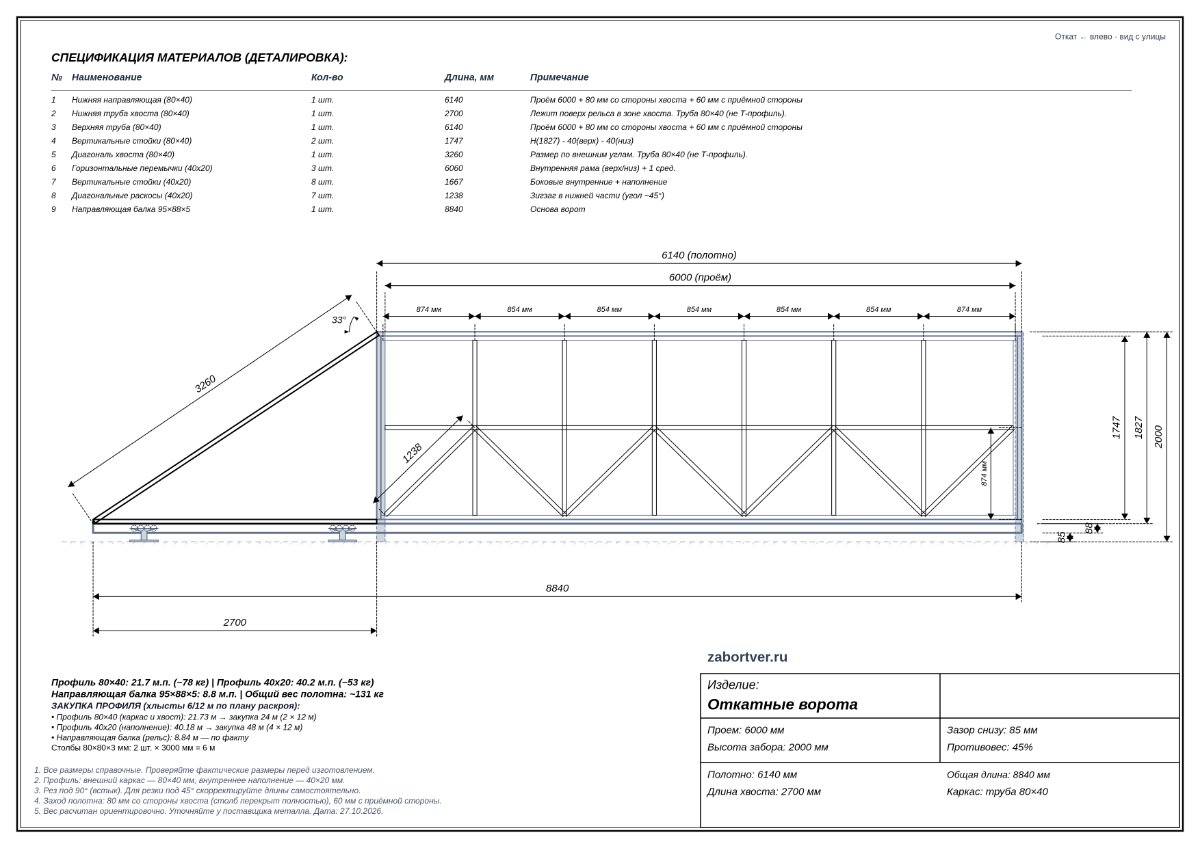

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 8840 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (80×40)Проём 6000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 6140 мм |
| Нижняя труба хвоста (80×40)Лежит поверх рельса в зоне хвоста. Труба 80×40 (не Т-профиль). | 1 | 2700 мм |
| Верхняя труба (80×40)Проём 6000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 6140 мм |
| Вертикальные стойки (80×40)H(1827) - 40(верх) - 40(низ) | 2 | 1747 мм |
| Диагональ хвоста (80×40)Размер по внешним углам. Труба 80×40 (не Т-профиль). | 1 | 3260 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 6060 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 8 | 1667 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 7 | 1238 мм |
| Направляющая балка 95×88×5Основа ворот | 1 | 8840 мм |
Каркас: труба 80×40. Хвост: труба 80×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 6000×2000 мм, нижний зазор 85 мм, противовес 45%.
Сколько стоит доставка?
Тверская область, Оленинский муниципальный округ, Пенский: расстояние 209,24 км, стоимость 50 218 ₽.
