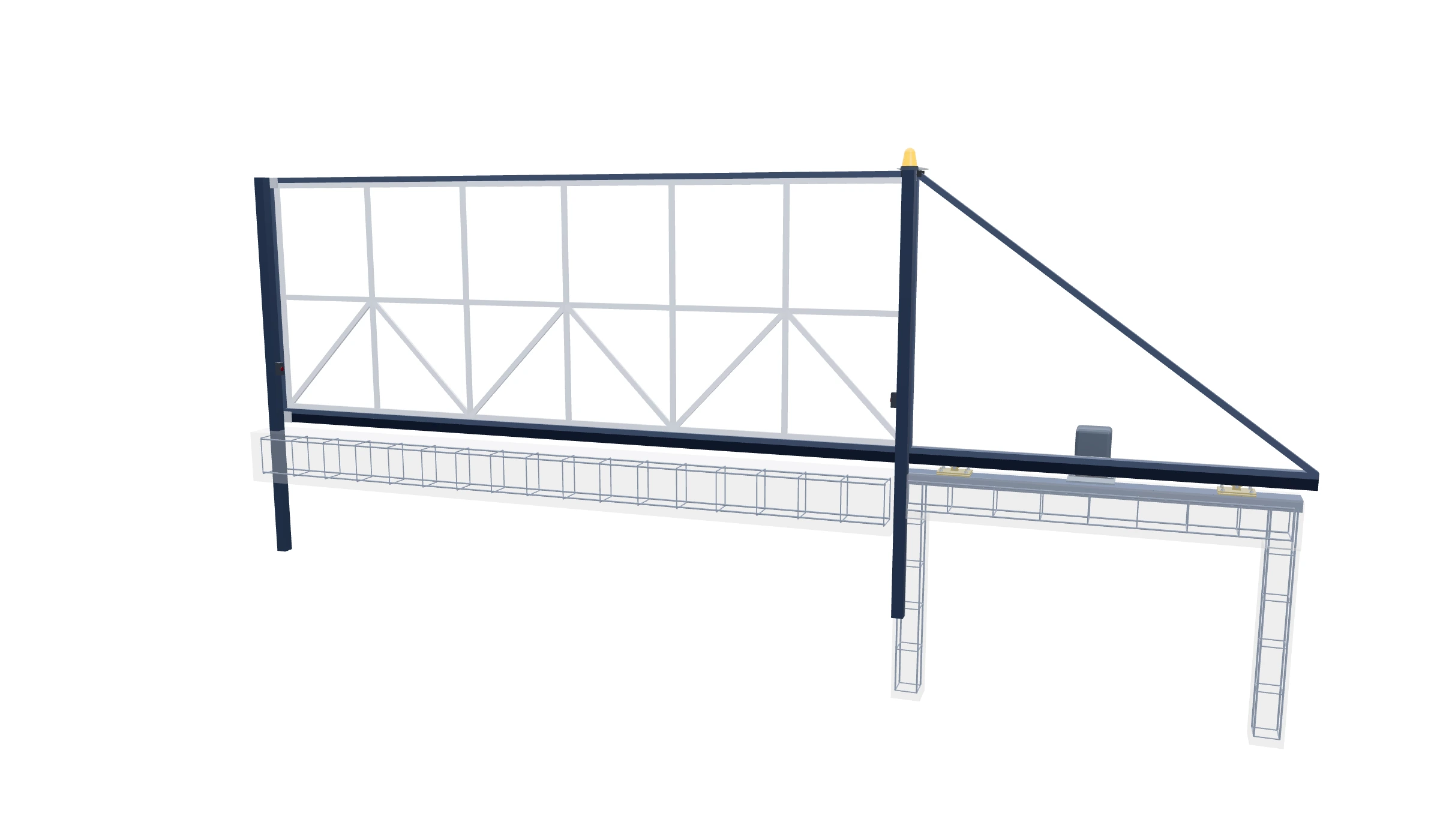

Каркас и размеры
Открыть чертёж крупнее ↗1 / 4
Индивидуальный расчёт · № 2900
Откатные ворота5000×2000 ммс автоматикой
Каркас — профиль 60×40, грунтование, автоматика, монтаж на бетонном основании.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На бетонном основании
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 5000 мм
- Высота ворот
- 2000 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На бетонном основании
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
- Лента под проёмом
- Включена
- Датчики безопасности
- Включены
- Сигнальная лампа
- Включена
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)19,452 м · 234,3 ₽ за ед. | 19,452 м | 234,3 ₽ | 4 558 ₽ |
| Внутренний профиль 40×2034,274 м · 109,08 ₽ за ед. | 34,274 м | 109,08 ₽ | 3 739 ₽ |
| Направляющая балка7,64 м · 1 200 ₽ за ед. | 7,64 м | 1 200 ₽ | 9 168 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль Slaven Ultra (площадь труб 9,923 м²)2,481 кг · 700 ₽ за ед. | 2,481 кг | 700 ₽ | 1 737 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 519,82 ₽ за ед. | 6 м | 519,82 ₽ | 3 119 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 2.5 м2,5 м · 1 756,54 ₽ за ед. | 2,5 м | 1 756,54 ₽ | 4 391 ₽ |
| Автоматика и управление | |||
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 6 м6 м · 750 ₽ за ед. | 6 м | 750 ₽ | 4 500 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Датчики безопасности1 компл · 6 500 ₽ за ед. | 1 компл | 6 500 ₽ | 6 500 ₽ |
| Сигнальная лампа (мигалка)1 шт · 1 200 ₽ за ед. | 1 шт | 1 200 ₽ | 1 200 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Грунтование каркаса1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Монтаж основания ворот (базовая работа)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Доплата за бетонный фундамент1 компл · 35 000 ₽ за ед. | 1 компл | 35 000 ₽ | 35 000 ₽ |
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Установка датчиков безопасности (пара)1 компл · 2 500 ₽ за ед. | 1 компл | 2 500 ₽ | 2 500 ₽ |
| Установка сигнальной лампы (мигалки)1 компл · 1 200 ₽ за ед. | 1 компл | 1 200 ₽ | 1 200 ₽ |
| Лента под проёмом ворот 400×300 мм (материалы и работа) — 5 м5 м · 10 000 ₽ за ед. | 5 м | 10 000 ₽ | 50 000 ₽ |
| Доставка | |||
| Доставка до Микулино119,26 км · 120 ₽ за ед. | 119,26 км | 120 ₽ | 14 311 ₽ |
Итого по смете219 422 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Московская область, Микулино
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 59,63 км
- Туда и обратно
- 119,26 км
- Тариф
- 120 ₽/км
59,63 км × 2 × 120 ₽/км
14 311 ₽
Уже включено в итог сметы

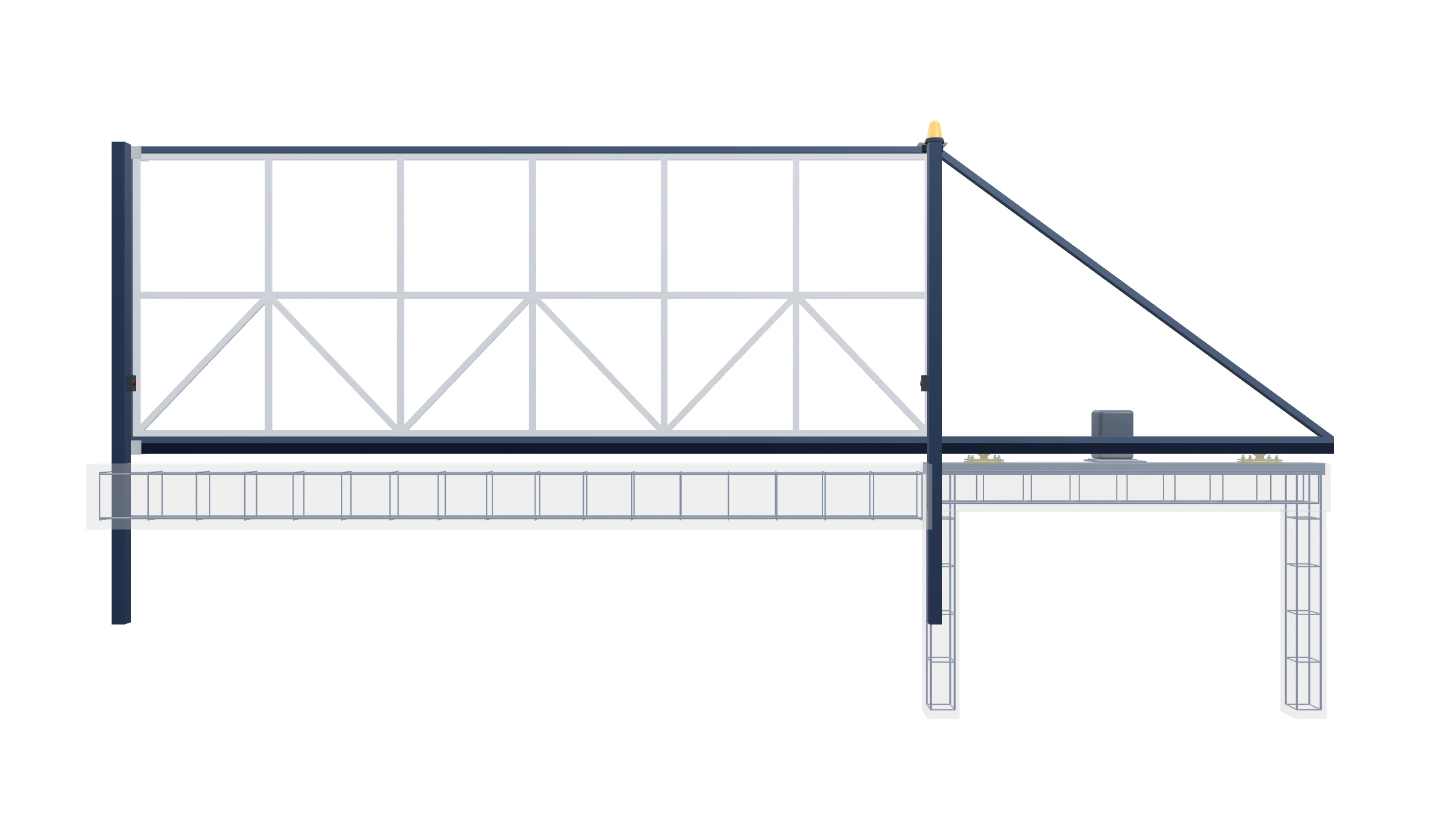

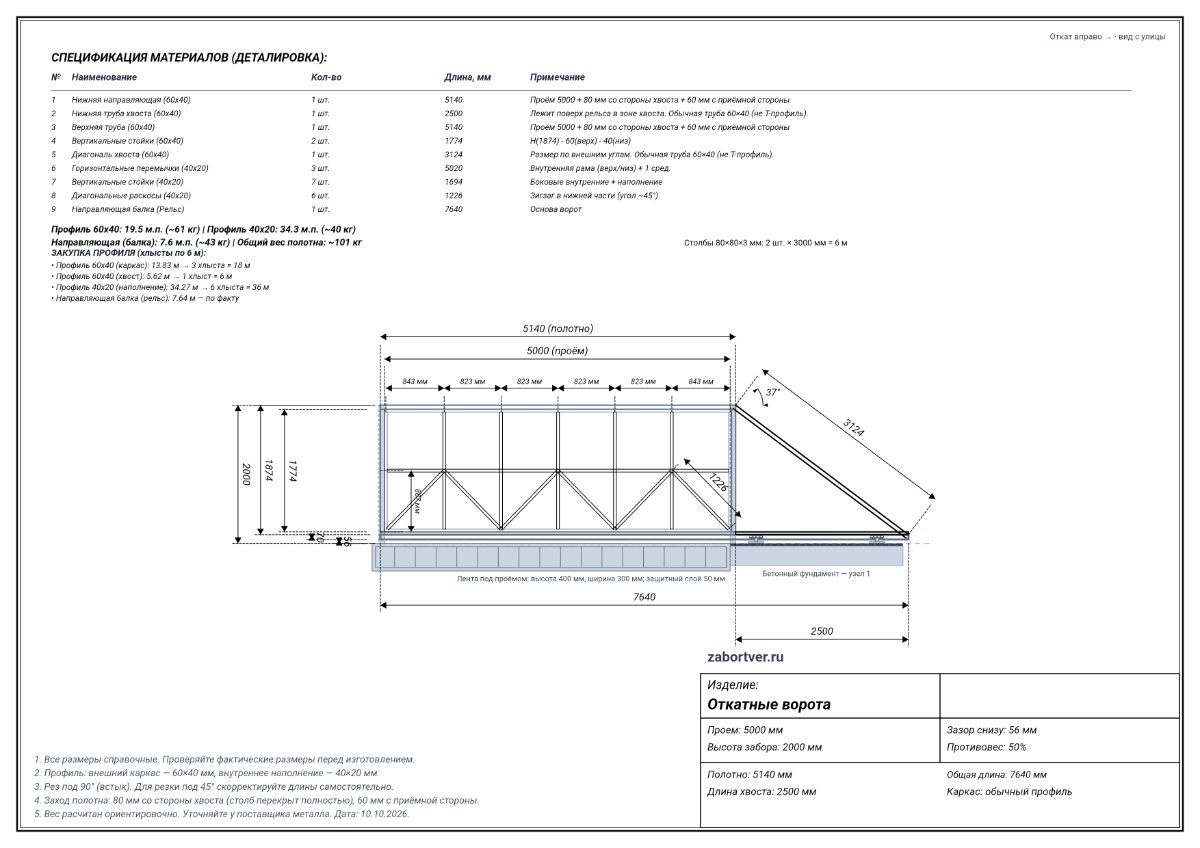

Чертёж и детали конструкции
Противовес — 50%. Общая длина створки — 7640 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Фундамент
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 5000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 5140 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 2500 мм |
| Верхняя труба (60x40)Проём 5000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 5140 мм |
| Вертикальные стойки (60x40)H(1874) - 60(верх) - 40(низ) | 2 | 1774 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 3124 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 5020 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 7 | 1694 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 6 | 1226 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 7640 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 5000×2000 мм, нижний зазор 56 мм, противовес 50%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на бетонном основании.
Сколько стоит доставка?
Московская область, Микулино: расстояние 59,63 км, стоимость 14 311 ₽.
Обсудим ваш проект
Проверим размеры и комплектацию, согласуем изготовление.
