Каркас и размеры
Открыть чертёж крупнее ↗1 / 4
Индивидуальный расчёт · № 2847

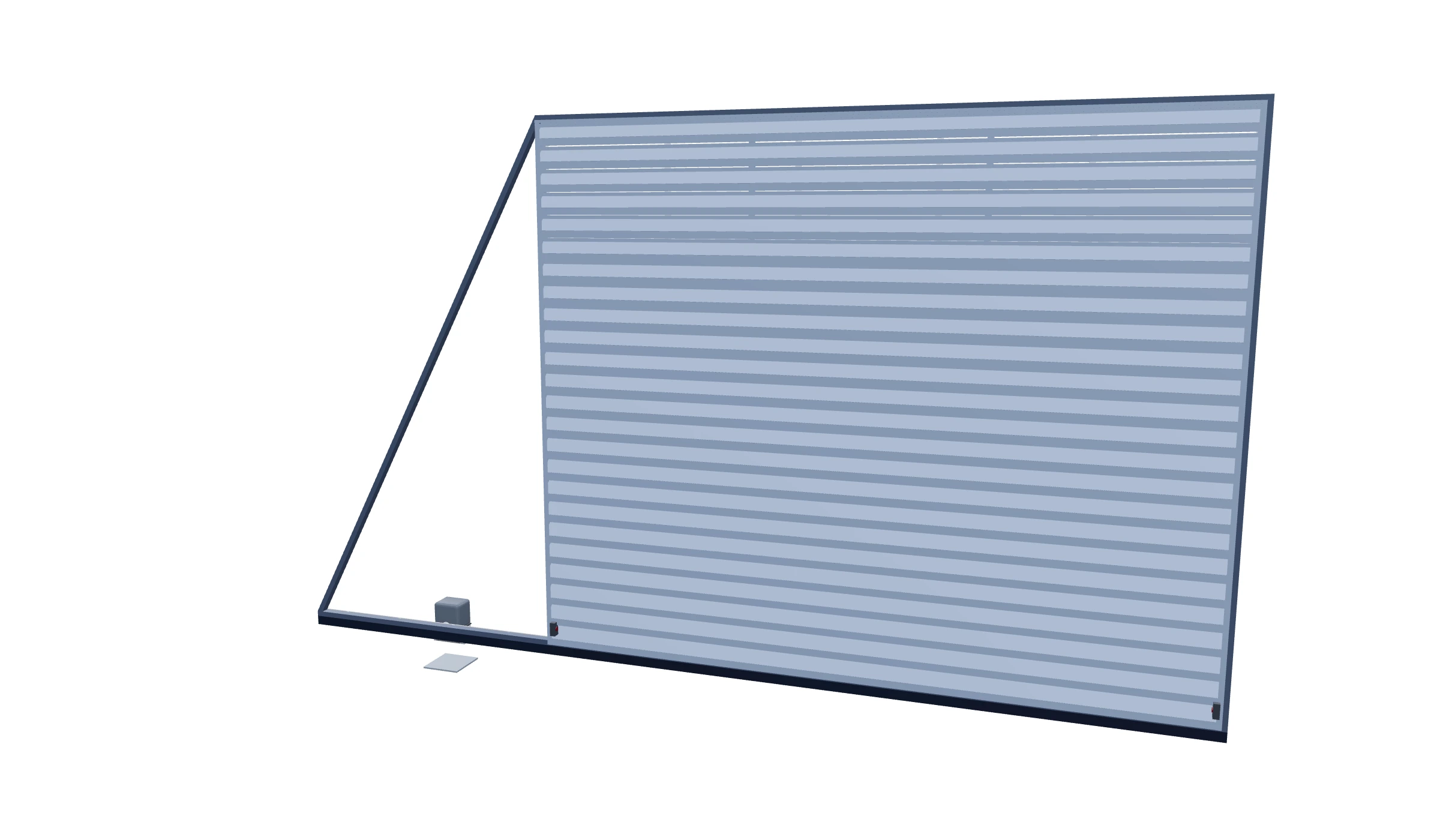

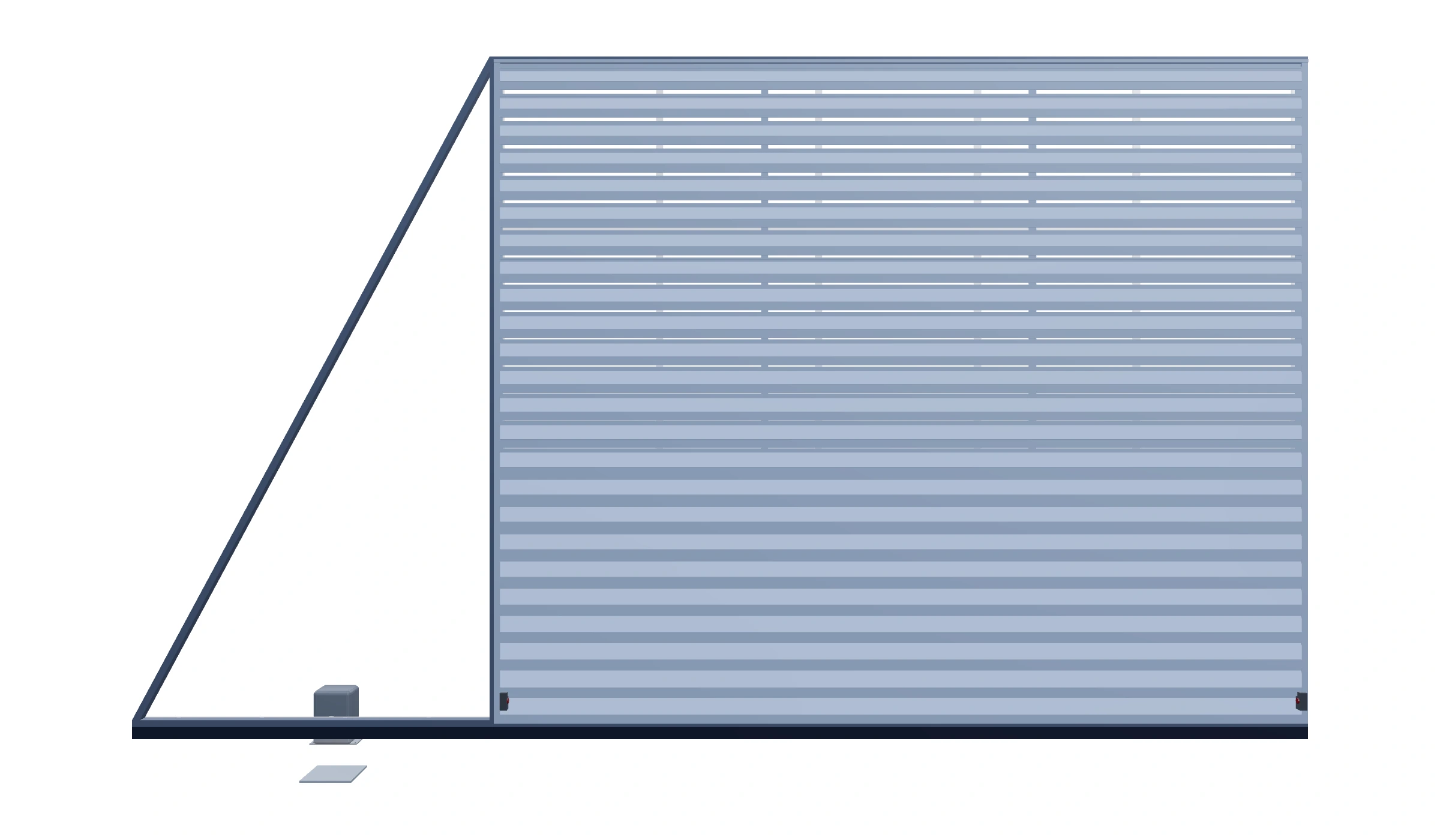

Откатные ворота4608×4217 ммс заполнением «Жалюзи» с автоматикой
Каркас — профиль 60×40, заполнение «Жалюзи», автоматика, без монтажа.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
Без монтажа
Для самостоятельной установки
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 4608 мм
- Высота ворот
- 4217 мм
- Заполнение
- Жалюзи
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- Не включён
Выбранная комплектация
Материалы и оснащение учтены в смете
Удобное получение
Самовывоз или доставка по расчёту
Самостоятельный монтаж
Стоимость работ не включена
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Не включена
- Столбы
- Не включены
- Грунтование
- Не включено
- Датчики безопасности
- Включены
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)23,558 м · 234,3 ₽ за ед. | 23,558 м | 234,3 ₽ | 5 520 ₽ |
| Внутренний профиль 40×2051,985 м · 109,08 ₽ за ед. | 51,985 м | 109,08 ₽ | 5 671 ₽ |
| Направляющая балка6,822 м · 1 200 ₽ за ед. | 6,822 м | 1 200 ₽ | 8 186 ₽ |
| Заполнение: Жалюзи — ламели112,032 м · 315 ₽ за ед. | 112,032 м | 315 ₽ | 35 290 ₽ |
| Жалюзи — боковые профили7,62 м · 211,05 ₽ за ед. | 7,62 м | 211,05 ₽ | 1 608 ₽ |
| Жалюзи — верхняя планка4,668 м · 211,05 ₽ за ед. | 4,668 м | 211,05 ₽ | 985 ₽ |
| Жалюзи — заклёпки1 компл · 100 ₽ за ед. | 1 компл | 100 ₽ | 100 ₽ |
| Жалюзи — крепёжные полосы7,58 м · 240 ₽ за ед. | 7,58 м | 240 ₽ | 1 819 ₽ |
| Автоматика и управление | |||
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 5.608 м5,608 м · 750 ₽ за ед. | 5,608 м | 750 ₽ | 4 206 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Датчики безопасности1 компл · 6 500 ₽ за ед. | 1 компл | 6 500 ₽ | 6 500 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
Итого по смете116 285 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Получение заказа
Самовывоз со склада в Твери
Доставка не выбрана и в стоимость не включена. Её можно добавить в калькуляторе.

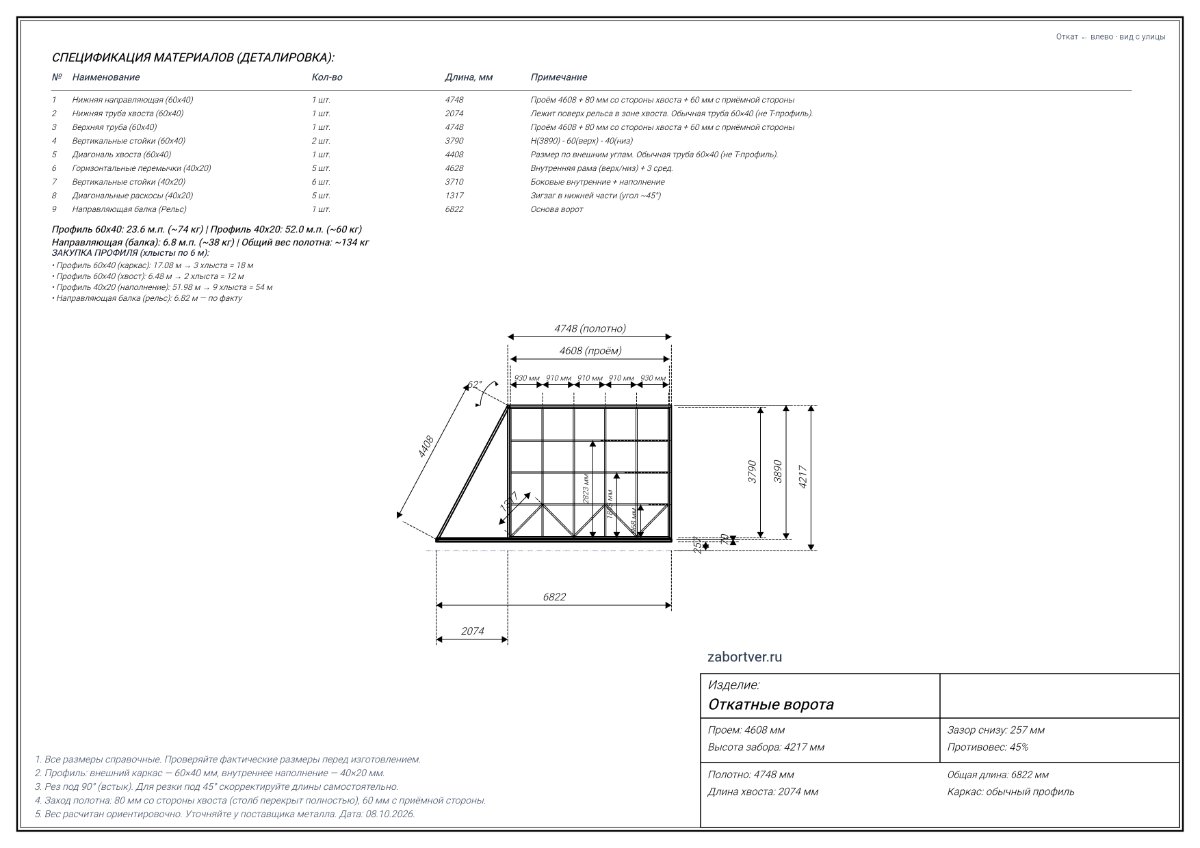

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 6822 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Заполнение
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 4608 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4748 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 2074 мм |
| Верхняя труба (60x40)Проём 4608 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4748 мм |
| Вертикальные стойки (60x40)H(3890) - 60(верх) - 40(низ) | 2 | 3790 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 4408 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 3 сред. | 5 | 4628 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 6 | 3710 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 5 | 1317 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 6822 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 4608×4217 мм, нижний зазор 257 мм, противовес 45%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
