Каркас и размеры
Открыть чертёж крупнее ↗1 / 2
Индивидуальный расчёт · № 2926
Откатные ворота4500×2000 мм
Каркас — профиль 60×40, монтаж на бетонном основании.
Каркас ворот
Профиль 60×40 мм
Без автоматики
Можно добавить в калькуляторе
С монтажом
На бетонном основании
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 4500 мм
- Высота ворот
- 2000 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Не включена
- Монтаж
- На бетонном основании
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Не включено
- Лента под проёмом
- Включена
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)17,534 м · 234,3 ₽ за ед. | 17,534 м | 234,3 ₽ | 4 108 ₽ |
| Внутренний профиль 40×2029,885 м · 109,08 ₽ за ед. | 29,885 м | 109,08 ₽ | 3 260 ₽ |
| Направляющая балка6,665 м · 1 200 ₽ за ед. | 6,665 м | 1 200 ₽ | 7 998 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 519,82 ₽ за ед. | 6 м | 519,82 ₽ | 3 119 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 2.025 м2,025 м · 1 756,54 ₽ за ед. | 2,025 м | 1 756,54 ₽ | 3 557 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Монтаж основания ворот (базовая работа)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Доплата за бетонный фундамент1 компл · 35 000 ₽ за ед. | 1 компл | 35 000 ₽ | 35 000 ₽ |
| Лента под проёмом ворот 400×300 мм (материалы и работа) — 4.5 м4,5 м · 10 000 ₽ за ед. | 4,5 м | 10 000 ₽ | 45 000 ₽ |
| Доставка | |||
| Доставка до Егорьевск647,14 км · 120 ₽ за ед. | 647,14 км | 120 ₽ | 77 657 ₽ |
Итого по смете217 699 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Московская область, Егорьевск
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 323,57 км
- Туда и обратно
- 647,14 км
- Тариф
- 120 ₽/км
323,57 км × 2 × 120 ₽/км
77 657 ₽
Уже включено в итог сметы

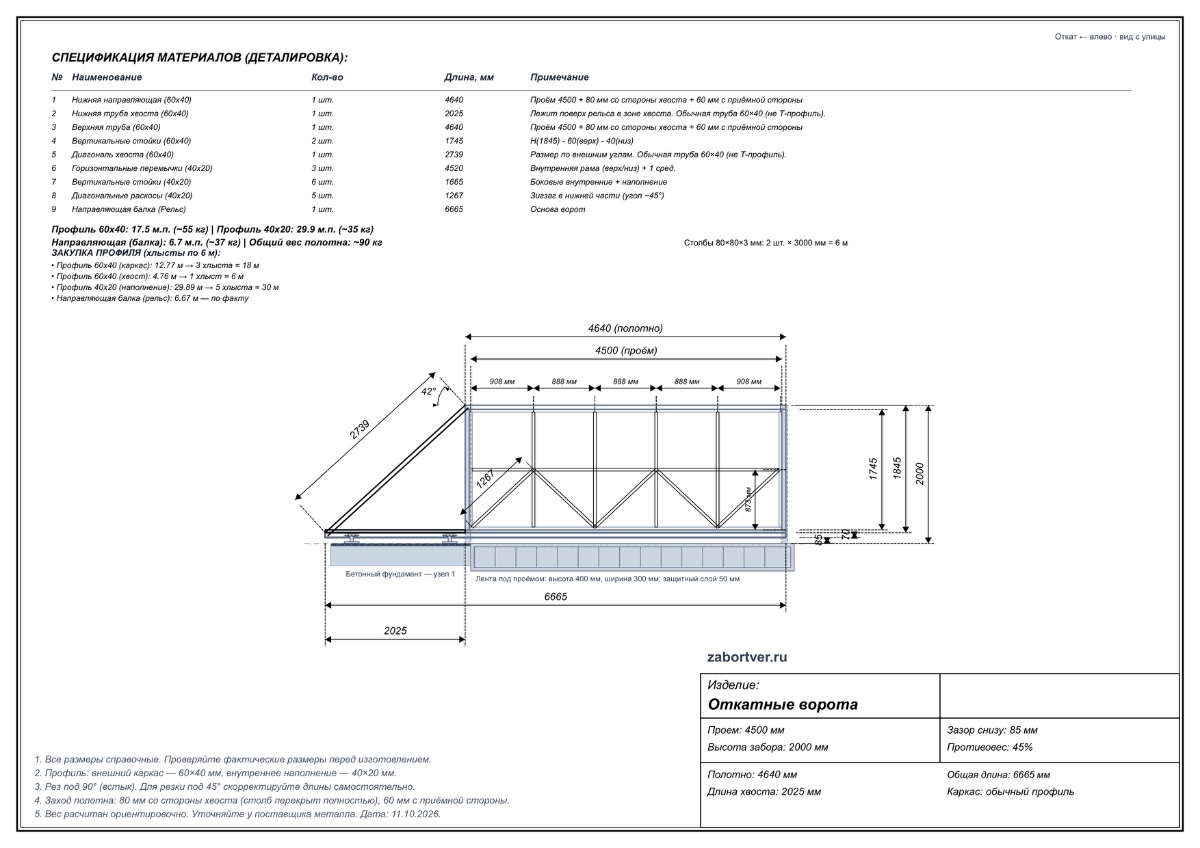

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 6665 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Фундамент
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 4500 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4640 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 2025 мм |
| Верхняя труба (60x40)Проём 4500 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4640 мм |
| Вертикальные стойки (60x40)H(1845) - 60(верх) - 40(низ) | 2 | 1745 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2739 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 4520 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 6 | 1665 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 5 | 1267 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 6665 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 4500×2000 мм, нижний зазор 85 мм, противовес 45%.
В расчёте есть автоматика?
Нет, в этом расчёте автоматика не включена.
Какой фундамент предусмотрен?
Монтаж предусмотрен на бетонном основании.
Сколько стоит доставка?
Московская область, Егорьевск: расстояние 323,57 км, стоимость 77 657 ₽.
