Откатные ворота 4000×2000 мм с заполнением «Жалюзи» с автоматикой, с монтажом — Конаково

Основные характеристики

Ширина проёма: 4000 мм
Высота ворот: 2000 мм
Заполнение: Жалюзи
Каркас: Профиль 60×40 мм
Тип ворот: Откатные (консольные)
Автоматика: Включена
Монтаж: На бетонном основании

Выбранная комплектация

Материалы и оснащение учтены в смете

Доставка рассчитана

Расстояние и тариф показаны отдельно

Монтаж в смете

Работы включены в общую стоимость

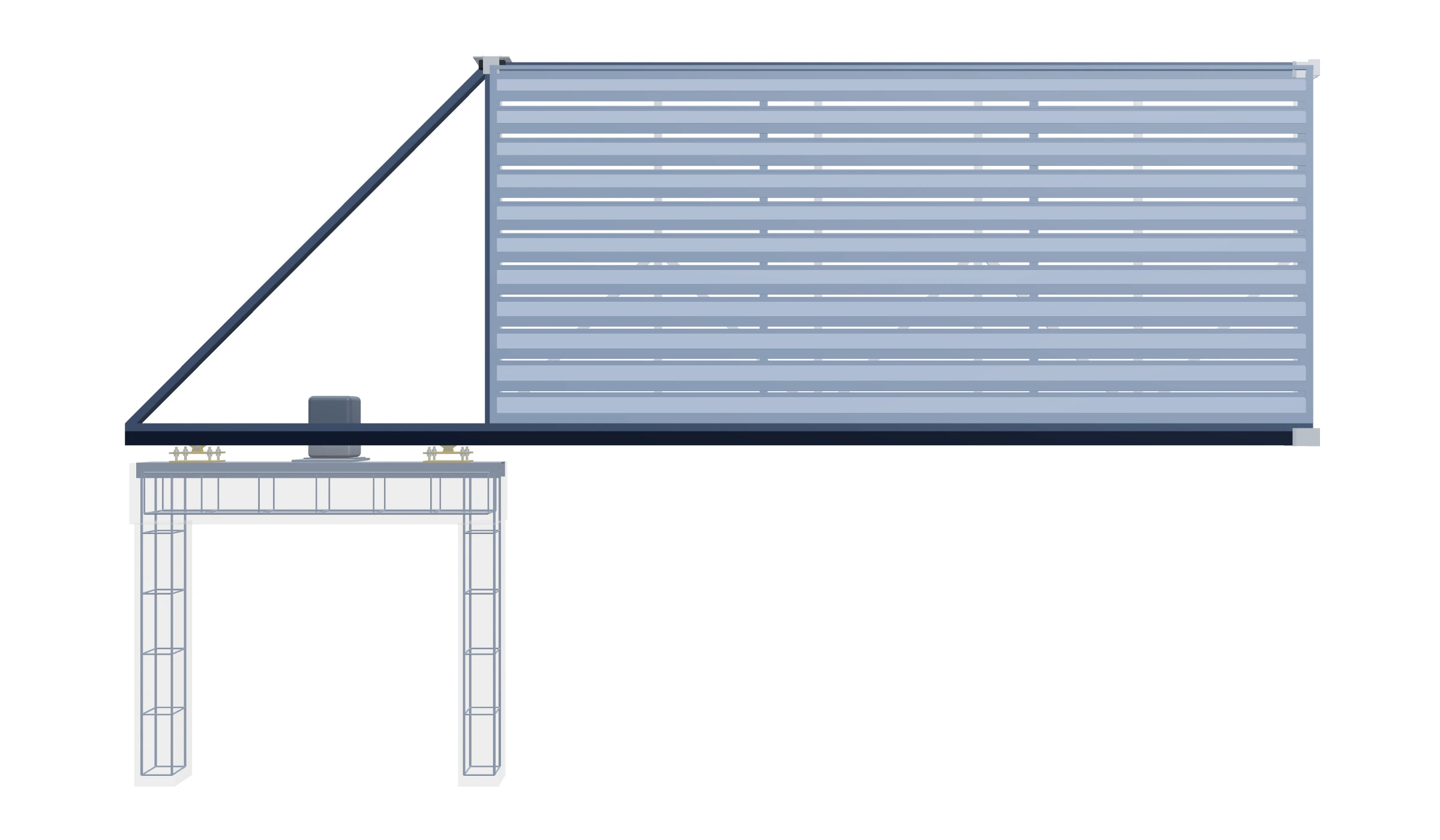

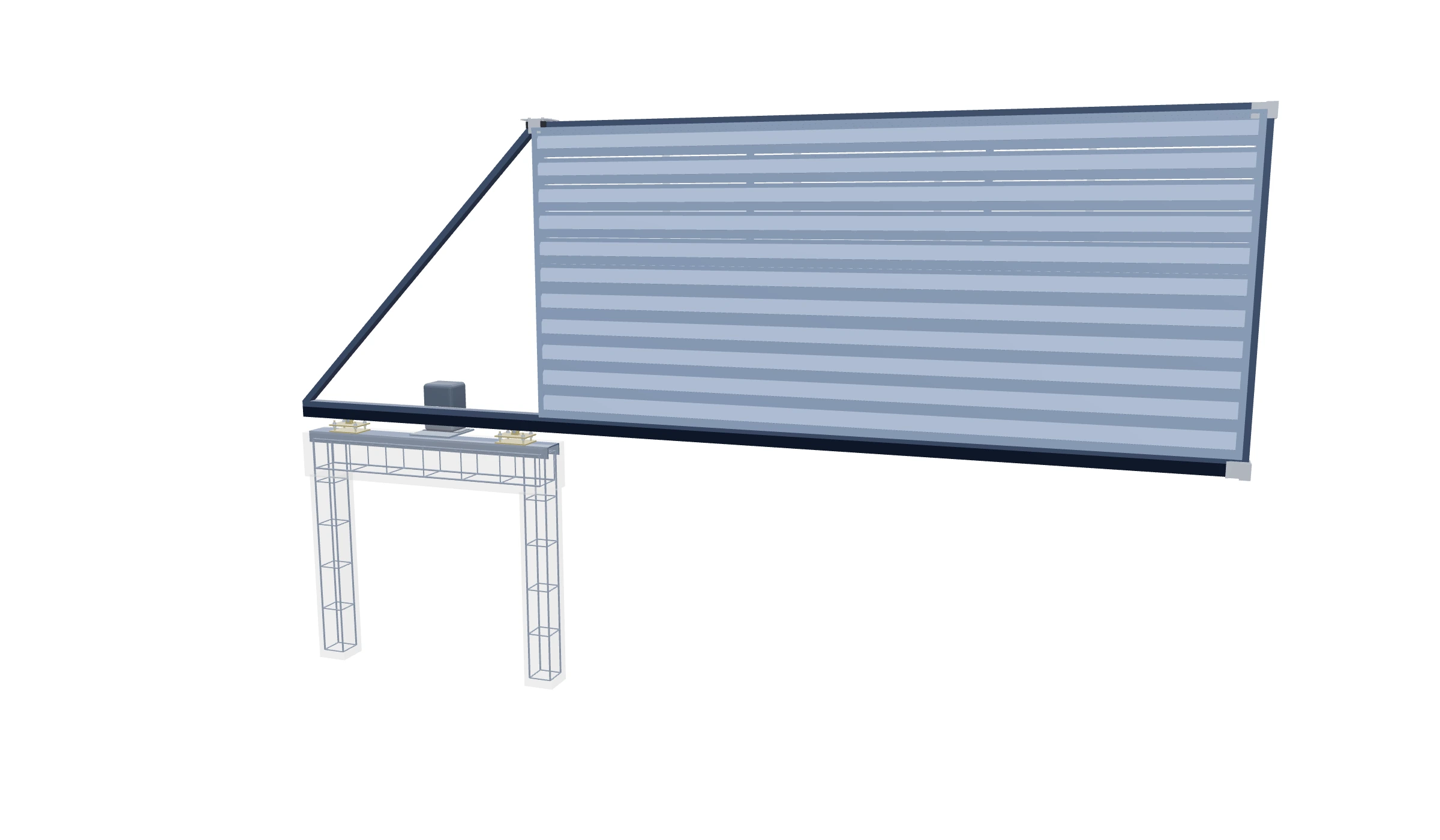

Размеры и чертёж

SVG для просмотра, PNG для скачивания

Измените параметры под свой проект

Выберите размеры и комплектацию ворот

Ваша комплектация

Выбранные материалы, оснащение и работы для этого проекта.

Роликовая система: Включена
Столбы: Не включены
Грунтование: Включено

Подробная смета

Количество, цена и стоимость каждой позиции

Материалы, работы и доставка для выбранной комплектации откатных ворот
Позиция	Количество	Цена за ед.	Сумма
Каркас и материалы
Профиль 60×40 (каркас и хвост)16,148 м · 234,3 ₽ за ед.	16,148 м	234,3 ₽	3 783 ₽
Внутренний профиль 40×2028,03 м · 109,08 ₽ за ед.	28,03 м	109,08 ₽	3 058 ₽
Направляющая балка5,94 м · 1 200 ₽ за ед.	5,94 м	1 200 ₽	7 128 ₽
Комплект роликов1 компл · 4 500 ₽ за ед.	1 компл	4 500 ₽	4 500 ₽
Грунт-эмаль Slaven Ultra (площадь труб 6,593 м²)1,648 кг · 700 ₽ за ед.	1,648 кг	700 ₽	1 154 ₽
Заполнение: Жалюзи — ламели44,66 м · 385 ₽ за ед.	44,66 м	385 ₽	17 194 ₽
Жалюзи — боковые профили3,53 м · 257,95 ₽ за ед.	3,53 м	257,95 ₽	911 ₽
Жалюзи — верхняя планка4,06 м · 257,95 ₽ за ед.	4,06 м	257,95 ₽	1 047 ₽
Жалюзи — заклёпки1 компл · 100 ₽ за ед.	1 компл	100 ₽	100 ₽
Жалюзи — крепёжные полосы3,49 м · 240 ₽ за ед.	3,49 м	240 ₽	838 ₽
Швеллер №16П (160 мм) для основания ворот — 1.8 м1,8 м · 1 643,73 ₽ за ед.	1,8 м	1 643,73 ₽	2 959 ₽
Автоматика и управление
Автоматика1 компл · 30 000 ₽ за ед.	1 компл	30 000 ₽	30 000 ₽
Зубчатая рейка 5 м5 м · 750 ₽ за ед.	5 м	750 ₽	3 750 ₽
Пульты (2 шт)2 шт · 700 ₽ за ед.	2 шт	700 ₽	1 400 ₽
Изготовление и монтаж
Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед.	1 компл	15 000 ₽	15 000 ₽
Грунтование каркаса1 компл · 4 500 ₽ за ед.	1 компл	4 500 ₽	4 500 ₽
Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед.	1 компл	12 500 ₽	12 500 ₽
Монтаж основания ворот (базовая работа)1 компл · 6 000 ₽ за ед.	1 компл	6 000 ₽	6 000 ₽
Доплата за бетонный фундамент1 компл · 35 000 ₽ за ед.	1 компл	35 000 ₽	35 000 ₽
Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед.	1 компл	3 599 ₽	3 599 ₽
Доставка
Доставка до Конаково166,8 км · 120 ₽ за ед.	166,8 км	120 ₽	20 016 ₽
Итого по смете174 437 ₽

Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.

Доставка к вам

Тверская область, Конаковский муниципальный округ, Конаково

Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.

Расчёт доставки

В одну сторону: 83,4 км
Туда и обратно: 166,8 км
Тариф: 120 ₽/км

83,4 км × 2 × 120 ₽/км

20 016 ₽

Уже включено в итог сметы

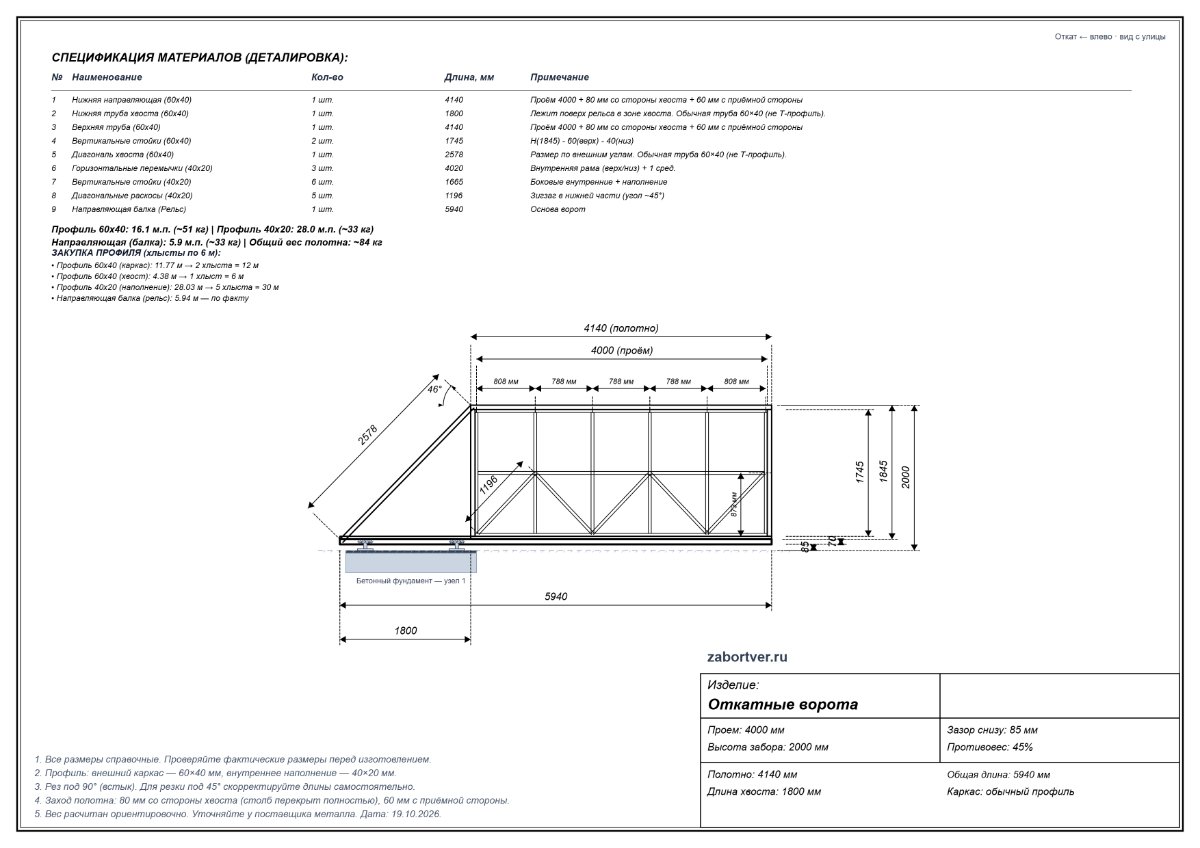

Чертёж и детали конструкции

Противовес — 45%. Общая длина створки — 5940 мм. Размеры проёма перед изготовлением проверяет специалист.

Посмотреть карту раскроя

Векторный чертёж — размеры остаются чёткими при увеличении.

Открыть SVG крупнее ↗Сохранённое изображение ↗

Карта раскроя деталей ворот
Деталь	Шт.	Длина
Нижняя направляющая (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	4140 мм
Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль).	1	1800 мм
Верхняя труба (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны	1	4140 мм
Вертикальные стойки (60x40)H(1845) - 60(верх) - 40(низ)	2	1745 мм
Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль).	1	2578 мм
Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред.	3	4020 мм
Вертикальные стойки (40x20)Боковые внутренние + наполнение	6	1665 мм
Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°)	5	1196 мм
Направляющая балка (Рельс)Основа ворот	1	5940 мм

Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.

При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.

Об этом расчёте

Какие размеры указаны в расчёте?

Проём 4000×2000 мм, нижний зазор 85 мм, противовес 45%.

В расчёте есть автоматика?

Да, автоматика включена в комплектацию расчёта.

Какой фундамент предусмотрен?

Монтаж предусмотрен на бетонном основании.

Сколько стоит доставка?

Тверская область, Конаковский муниципальный округ, Конаково: расстояние 83,4 км, стоимость 20 016 ₽.
