Индивидуальный расчёт · № 2228

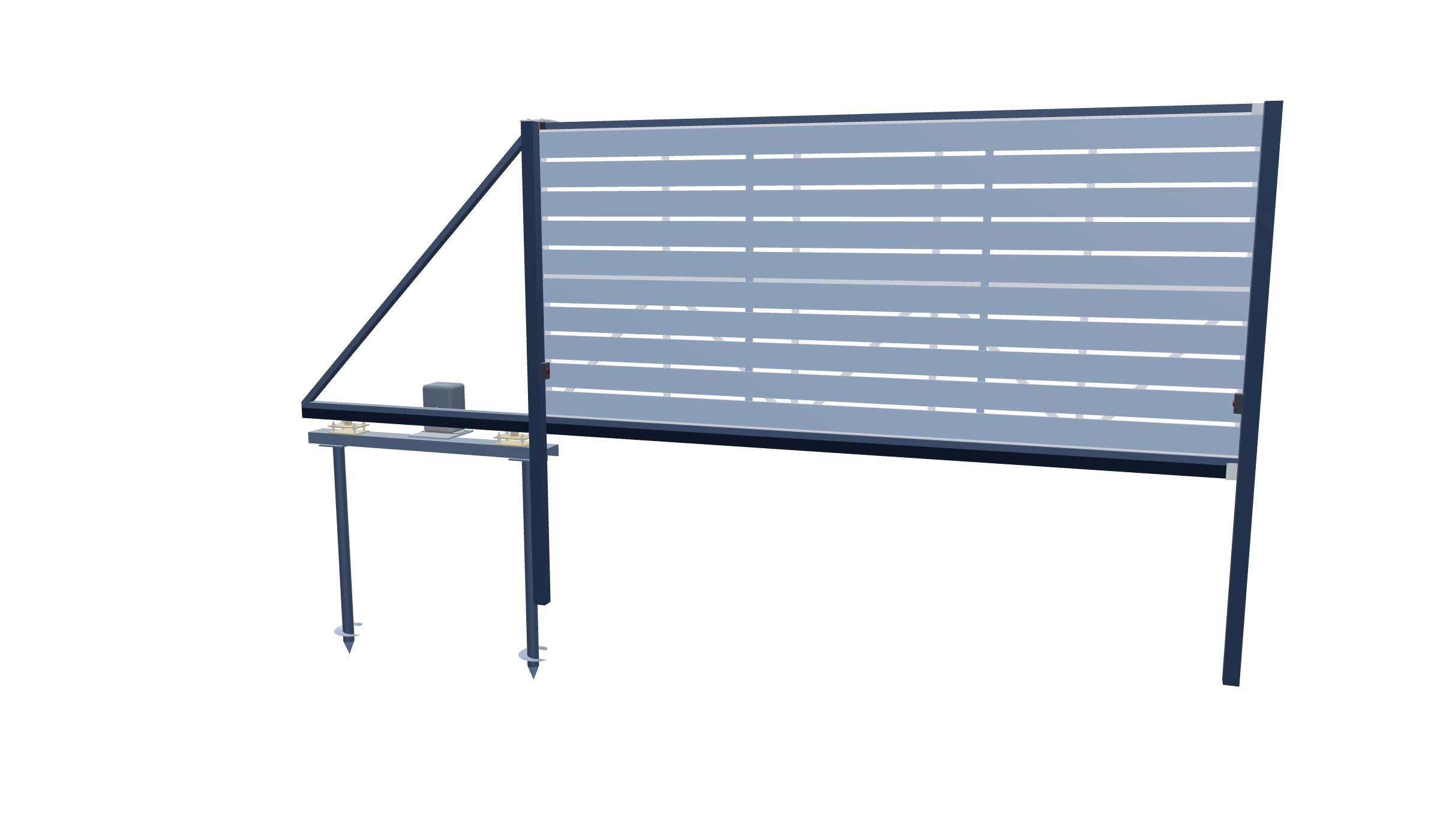

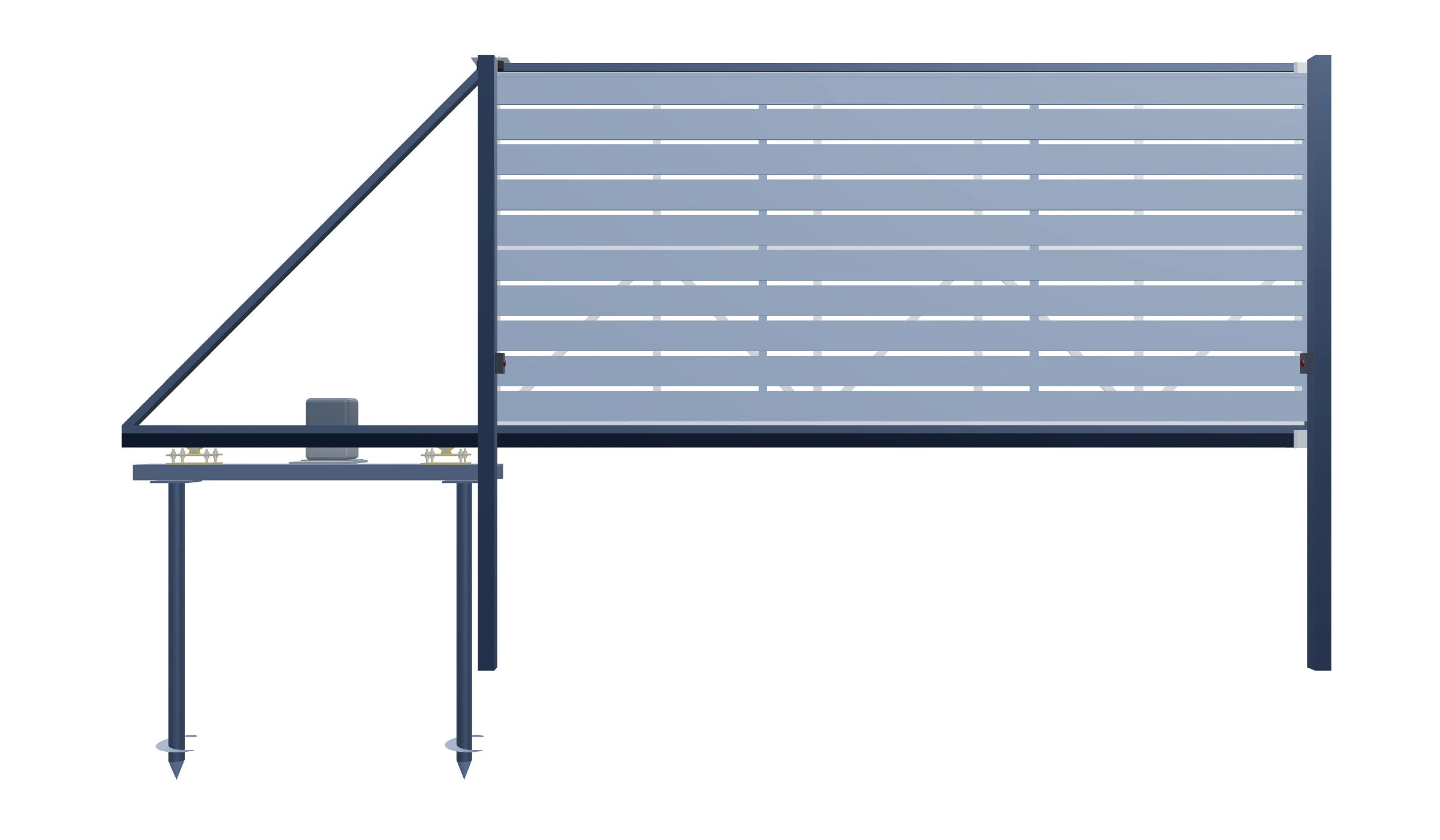

Откатные ворота4000×2000 ммс заполнением «Ранчо» с автоматикой
Каркас — профиль 60×40, грунтование, заполнение «Ранчо», автоматика, монтаж на винтовых сваях.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На винтовых сваях
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 4000 мм
- Высота ворот
- 2000 мм
- Заполнение
- Ранчо
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На винтовых сваях
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
- Датчики безопасности
- Включены
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)16,148 м · 234,3 ₽ за ед. | 16,148 м | 234,3 ₽ | 3 783 ₽ |
| Внутренний профиль 40×2028,03 м · 109,08 ₽ за ед. | 28,03 м | 109,08 ₽ | 3 058 ₽ |
| Направляющая балка5,94 м · 1 200 ₽ за ед. | 5,94 м | 1 200 ₽ | 7 128 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 519,82 ₽ за ед. | 6 м | 519,82 ₽ | 3 119 ₽ |
| Заполнение: Ранчо — лицевая и задняя панели40,6 м · 500 ₽ за ед. | 40,6 м | 500 ₽ | 20 300 ₽ |
| Ранчо — боковой профиль3,45 м · 120 ₽ за ед. | 3,45 м | 120 ₽ | 414 ₽ |
| Ранчо — верхняя планка4,06 м · 182,16 ₽ за ед. | 4,06 м | 182,16 ₽ | 740 ₽ |
| Ранчо — крепёжные полосы3,45 м · 240 ₽ за ед. | 3,45 м | 240 ₽ | 828 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 1.8 м1,8 м · 1 756,54 ₽ за ед. | 1,8 м | 1 756,54 ₽ | 3 162 ₽ |
| Автоматика и управление | |||
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 5 м5 м · 750 ₽ за ед. | 5 м | 750 ₽ | 3 750 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Датчики безопасности1 компл · 6 500 ₽ за ед. | 1 компл | 6 500 ₽ | 6 500 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Грунтование каркаса1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Установка датчиков безопасности (пара)1 компл · 2 500 ₽ за ед. | 1 компл | 2 500 ₽ | 2 500 ₽ |
| Доставка | |||
| Доставка до Пушкино446,22 км · 90 ₽ за ед. | 446,22 км | 90 ₽ | 40 160 ₽ |
Итого по смете172 941 ₽ | |||
Стоимость комплекта округляется до 100 ₽. Доставка добавляется отдельно и входит в итоговую сумму.
Доставка к вам
Москва, Пушкино
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 223,11 км
- Туда и обратно
- 446,22 км
- Тариф
- 90 ₽/км
223,11 км × 2 × 90 ₽/км
40 160 ₽
Уже включено в итог сметы

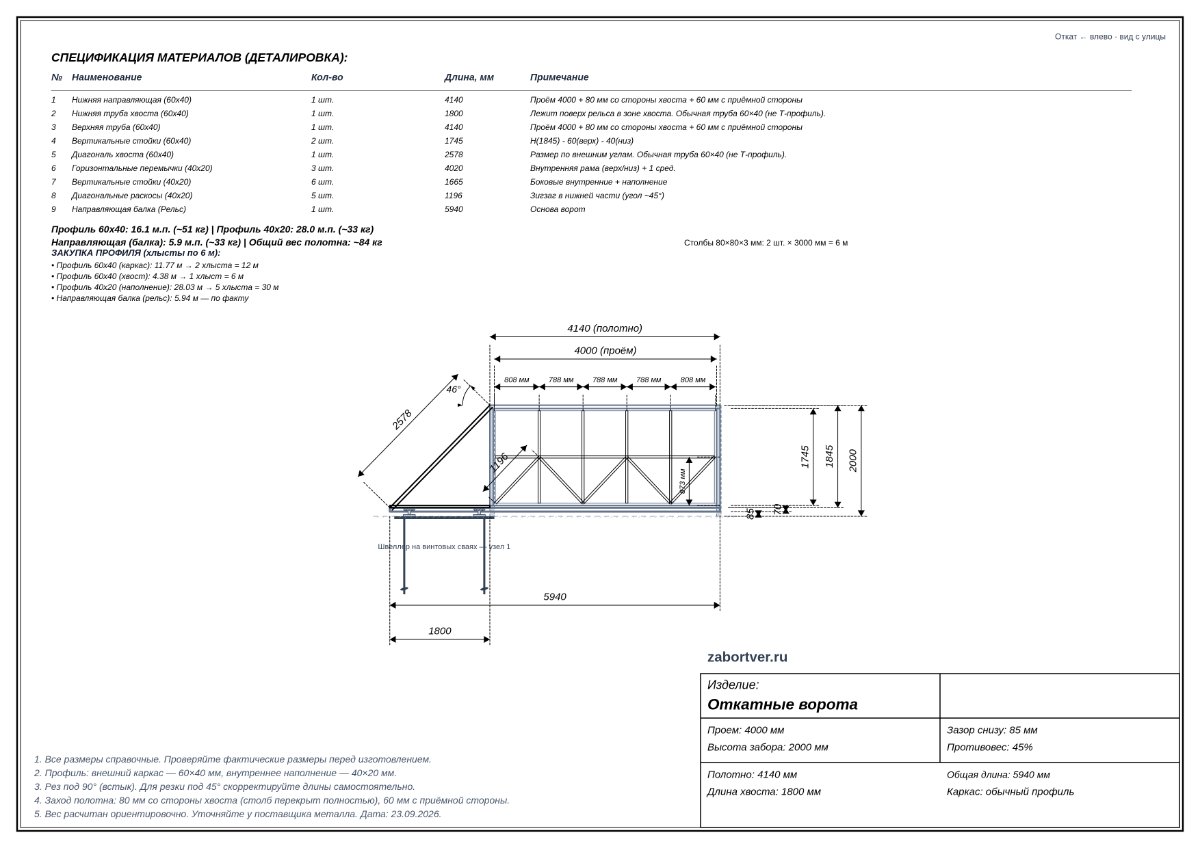

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 5940 мм. Размеры проёма перед изготовлением проверяет специалист.
Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4140 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 1800 мм |
| Верхняя труба (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4140 мм |
| Вертикальные стойки (60x40)H(1845) - 60(верх) - 40(низ) | 2 | 1745 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2578 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 4020 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 6 | 1665 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 5 | 1196 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 5940 мм |
