Каркас и размеры
Открыть чертёж крупнее ↗1 / 5
Индивидуальный расчёт · № 2952

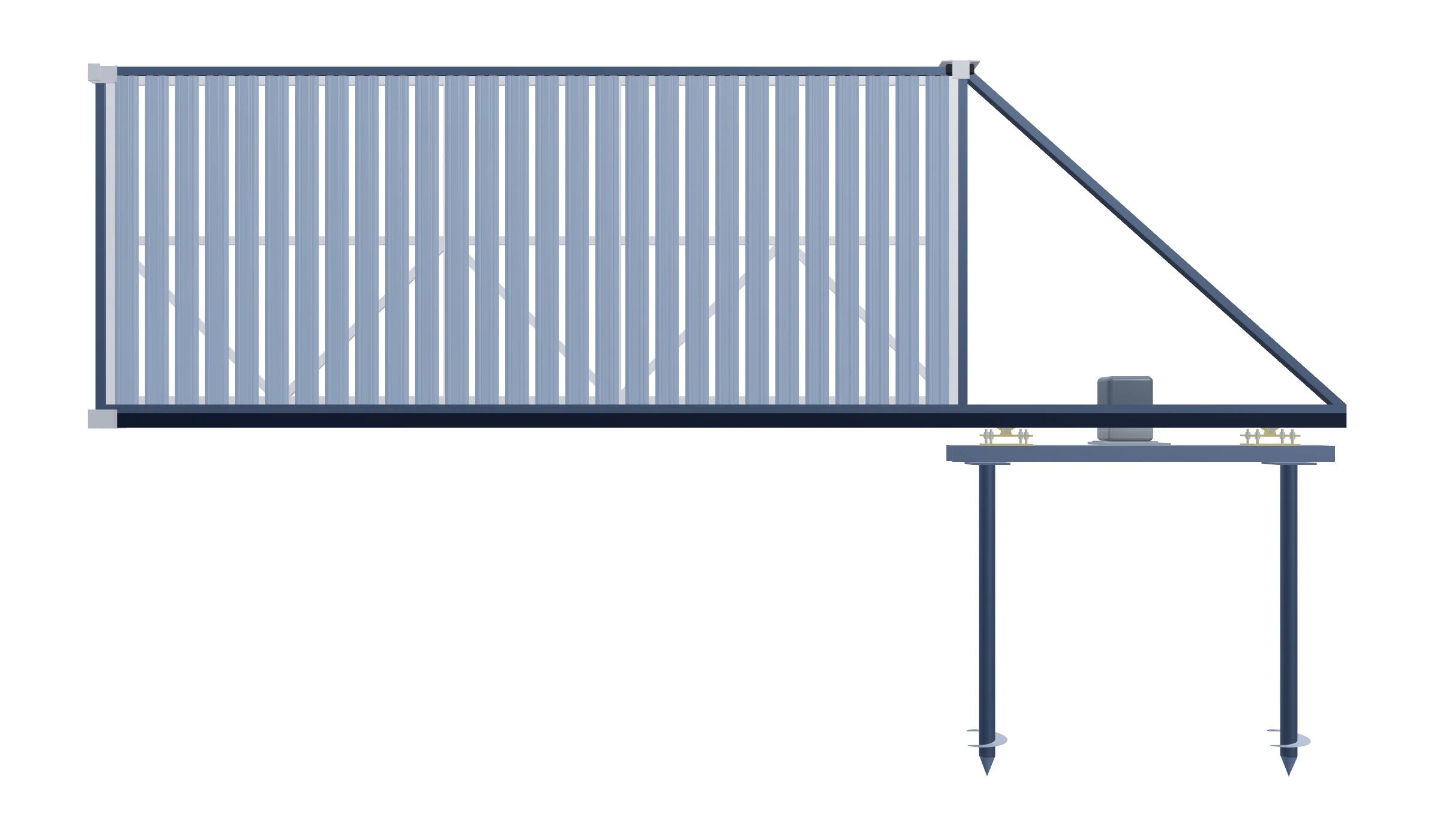

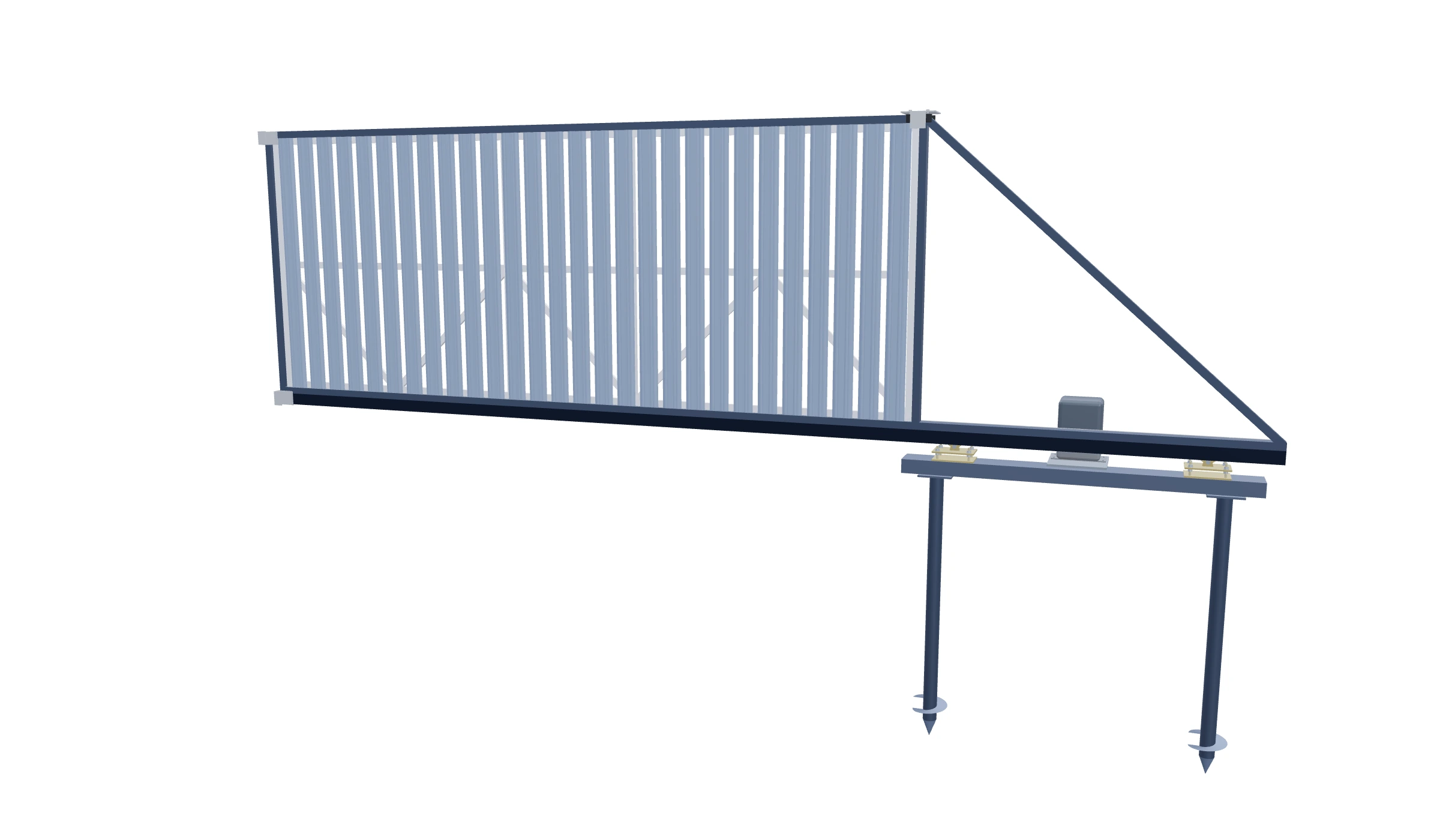

Откатные ворота4000×1800 ммс заполнением «Штакетник вертикально» с автоматикой
Каркас — профиль 60×40, грунтование, заполнение «Штакетник вертикально», автоматика, монтаж на винтовых сваях.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На винтовых сваях
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 4000 мм
- Высота ворот
- 1800 мм
- Заполнение
- Штакетник вертикально
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На винтовых сваях
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Не включены
- Грунтование
- Включено
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Каркас и материалы | |||
| Профиль 60×40 (каркас и хвост)15,608 м · 234,3 ₽ за ед. | 15,608 м | 234,3 ₽ | 3 657 ₽ |
| Внутренний профиль 40×2026,48 м · 109,08 ₽ за ед. | 26,48 м | 109,08 ₽ | 2 888 ₽ |
| Направляющая балка5,94 м · 1 200 ₽ за ед. | 5,94 м | 1 200 ₽ | 7 128 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль Slaven Ultra (площадь труб 6,299 м²)1,575 кг · 700 ₽ за ед. | 1,575 кг | 700 ₽ | 1 103 ₽ |
| Заполнение: Штакетник вертикально (28 шт.)43,82 м · 82 ₽ за ед. | 43,82 м | 82 ₽ | 3 593 ₽ |
| Крепёж заполнения168 шт · 4 ₽ за ед. | 168 шт | 4 ₽ | 672 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 1.8 м1,8 м · 1 756,54 ₽ за ед. | 1,8 м | 1 756,54 ₽ | 3 162 ₽ |
| Автоматика и управление | |||
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 5 м5 м · 750 ₽ за ед. | 5 м | 750 ₽ | 3 750 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Изготовление и монтаж | |||
| Изготовление, сварка и зачистка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Грунтование каркаса1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Доставка | |||
| Доставка до Москва395,74 км · 120 ₽ за ед. | 395,74 км | 120 ₽ | 47 489 ₽ |
Итого по смете150 941 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Москва
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 197,87 км
- Туда и обратно
- 395,74 км
- Тариф
- 120 ₽/км
197,87 км × 2 × 120 ₽/км
47 489 ₽
Уже включено в итог сметы

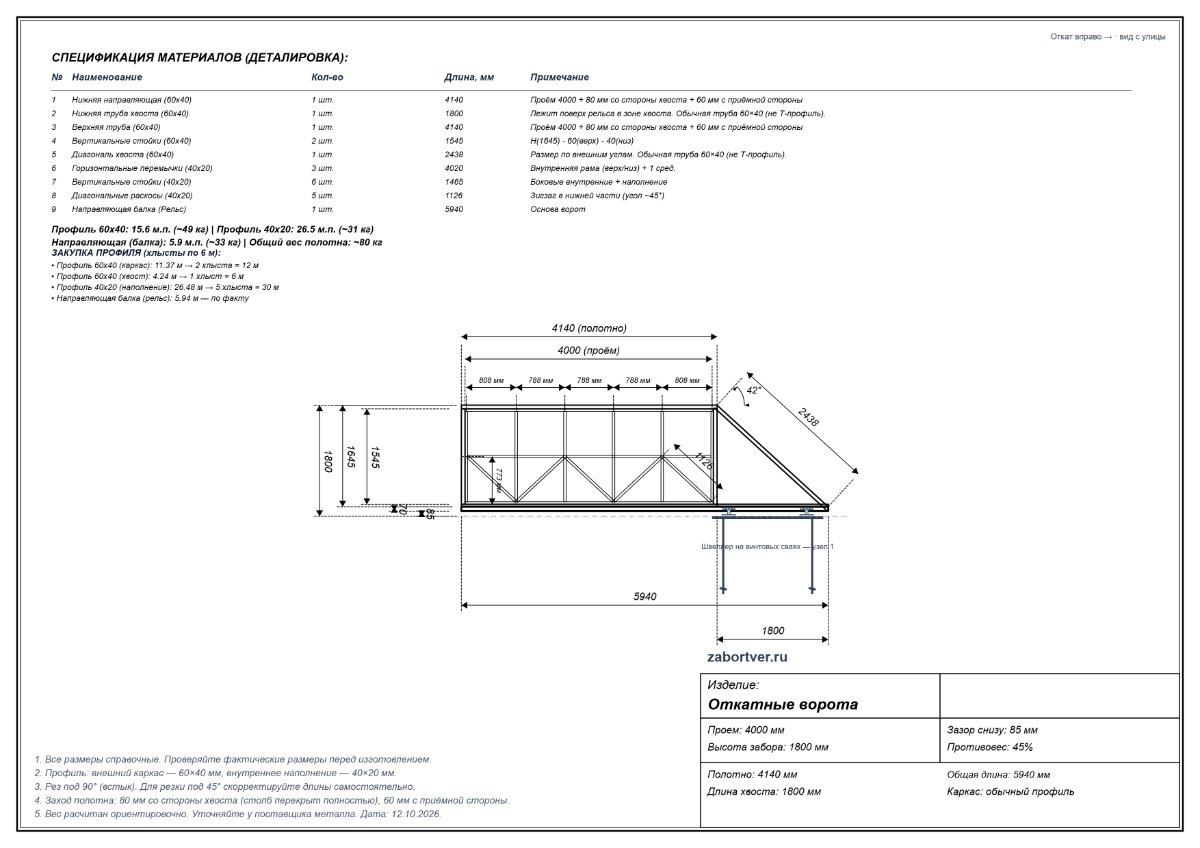

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 5940 мм. Размеры проёма перед изготовлением проверяет специалист.
Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4140 мм |
| Нижняя труба хвоста (60x40)Лежит поверх рельса в зоне хвоста. Обычная труба 60×40 (не Т-профиль). | 1 | 1800 мм |
| Верхняя труба (60x40)Проём 4000 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 4140 мм |
| Вертикальные стойки (60x40)H(1645) - 60(верх) - 40(низ) | 2 | 1545 мм |
| Диагональ хвоста (60x40)Размер по внешним углам. Обычная труба 60×40 (не Т-профиль). | 1 | 2438 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 4020 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 6 | 1465 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 5 | 1126 мм |
| Направляющая балка (Рельс)Основа ворот | 1 | 5940 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 4000×1800 мм, нижний зазор 85 мм, противовес 45%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на винтовых сваях.
Сколько стоит доставка?
Москва: расстояние 197,87 км, стоимость 47 489 ₽.
Обсудим ваш проект
Проверим размеры и комплектацию, согласуем изготовление.
