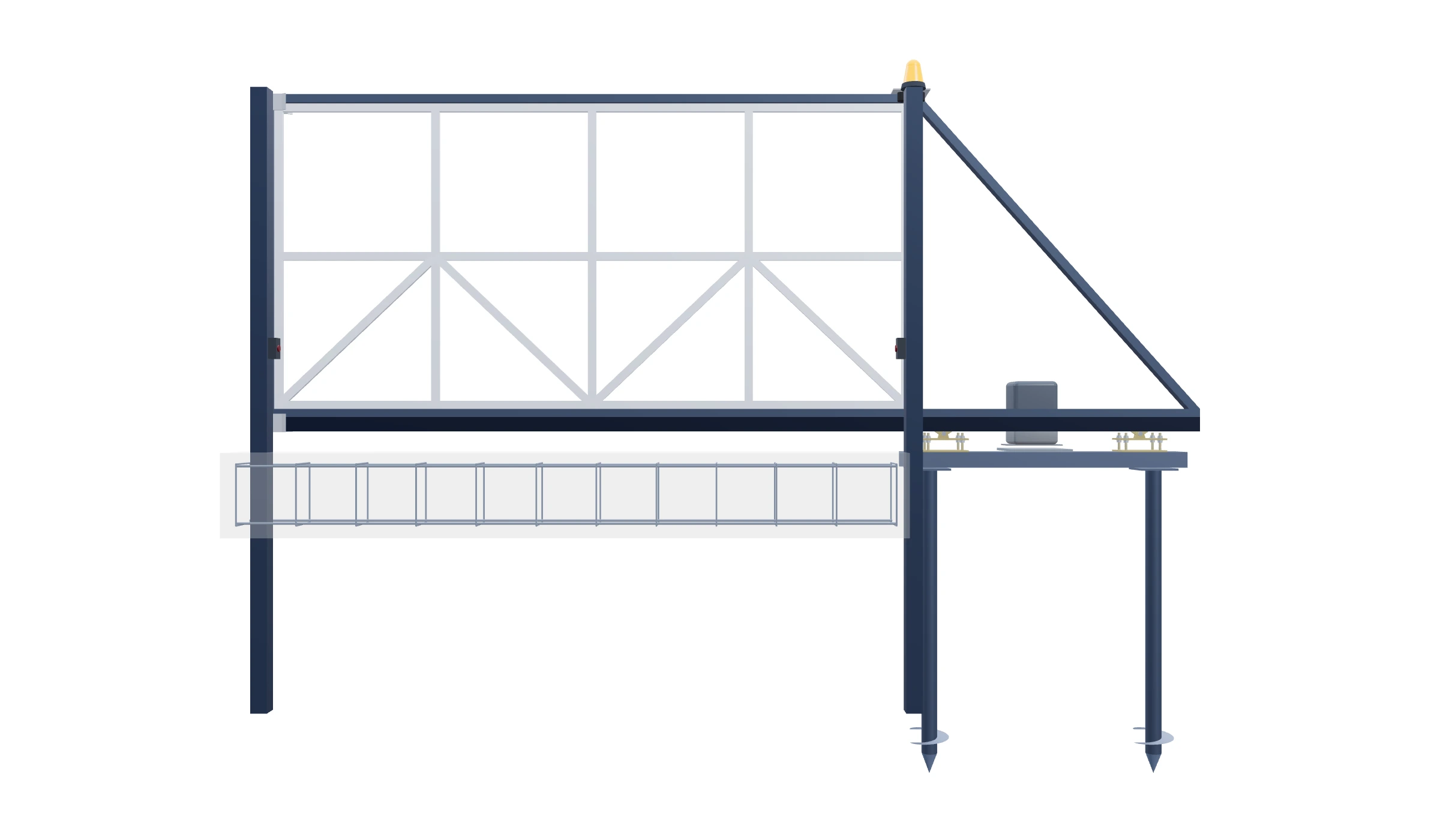

Каркас и размеры
Открыть чертёж крупнее ↗1 / 4
Индивидуальный расчёт · № 3785
Откатные ворота3060×1750 ммс автоматикой
Каркас — Профиль 60×40, грунтование, автоматика, монтаж на винтовых сваях.
Каркас ворот
Профиль 60×40 мм
Автоматика в комплекте
Включена в стоимость
С монтажом
На винтовых сваях
Чертёж и смета
По размерам вашего проекта
Основные характеристики
- Ширина проёма
- 3060 мм
- Высота ворот
- 1750 мм
- Заполнение
- Без заполнения
- Каркас
- Профиль 60×40 мм
- Тип ворот
- Откатные (консольные)
- Автоматика
- Включена
- Монтаж
- На винтовых сваях
Выбранная комплектация
Материалы и оснащение учтены в смете
Доставка рассчитана
Расстояние и тариф показаны отдельно
Монтаж в смете
Работы включены в общую стоимость
Размеры и чертёж
SVG для просмотра, PNG для скачивания
Измените параметры под свой проект
Выберите размеры и комплектацию ворот
Ваша комплектация
Выбранные материалы, оснащение и работы для этого проекта.
- Роликовая система
- Включена
- Столбы
- Включены
- Грунтование
- Включено
- Лента под проёмом
- Включена
- Датчики безопасности
- Включены
- Сигнальная лампа
- Включена
Подробная смета
Количество, цена и стоимость каждой позиции
| Позиция | Количество | Цена за ед. | Сумма |
|---|---|---|---|
| Откатные ворота | |||
| Изготовление и сварка1 компл · 15 000 ₽ за ед. | 1 компл | 15 000 ₽ | 15 000 ₽ |
| Зачистка, грунтование и окраска металла6,955 м² · 500 ₽ за ед. | 6,955 м² | 500 ₽ | 3 477,62 ₽ |
| Монтаж и регулировка ворот1 компл · 12 500 ₽ за ед. | 1 компл | 12 500 ₽ | 12 500 ₽ |
| Профиль 60×40 (каркас и хвост)18 м · 231 ₽ за ед. | 18 м | 231 ₽ | 4 158 ₽ |
| Внутренний профиль 40×2024 м · 109,08 ₽ за ед. | 24 м | 109,08 ₽ | 2 618 ₽ |
| Направляющая балка4,577 м · 1 200 ₽ за ед. | 4,577 м | 1 200 ₽ | 5 492 ₽ |
| Комплект роликов1 компл · 4 500 ₽ за ед. | 1 компл | 4 500 ₽ | 4 500 ₽ |
| Грунт-эмаль по металлу1,739 кг · 600 ₽ за ед. | 1,739 кг | 600 ₽ | 1 043 ₽ |
| Столбы 80×80×3 мм — 2 шт. по 3 м6 м · 511,94 ₽ за ед. | 6 м | 511,94 ₽ | 3 072 ₽ |
Итого по разделу «Откатные ворота»51 860 ₽ | |||
| Основание ворот | |||
| Монтаж винтовых свай (2 шт.)1 компл · 6 000 ₽ за ед. | 1 компл | 6 000 ₽ | 6 000 ₽ |
| Лента под проёмом ворот 400×300 мм (материалы и работа) — 3.06 м3,06 м · 10 000 ₽ за ед. | 3,06 м | 10 000 ₽ | 30 600 ₽ |
| Швеллер №16П (160 мм) для основания ворот — 6 м6 м · 1 643,73 ₽ за ед. | 6 м | 1 643,73 ₽ | 9 862 ₽ |
Итого по разделу «Основание ворот»46 462 ₽ | |||
| Автоматика | |||
| Установка и настройка двигателя ворот1 компл · 3 599 ₽ за ед. | 1 компл | 3 599 ₽ | 3 599 ₽ |
| Установка датчиков безопасности (пара)1 компл · 2 500 ₽ за ед. | 1 компл | 2 500 ₽ | 2 500 ₽ |
| Установка сигнальной лампы (мигалки)1 компл · 1 200 ₽ за ед. | 1 компл | 1 200 ₽ | 1 200 ₽ |
| Автоматика1 компл · 30 000 ₽ за ед. | 1 компл | 30 000 ₽ | 30 000 ₽ |
| Зубчатая рейка 4.0600000000000005 м4,06 м · 750 ₽ за ед. | 4,06 м | 750 ₽ | 3 045 ₽ |
| Пульты (2 шт)2 шт · 700 ₽ за ед. | 2 шт | 700 ₽ | 1 400 ₽ |
| Датчики безопасности1 компл · 6 500 ₽ за ед. | 1 компл | 6 500 ₽ | 6 500 ₽ |
| Сигнальная лампа (мигалка)1 шт · 1 200 ₽ за ед. | 1 шт | 1 200 ₽ | 1 200 ₽ |
Итого по разделу «Автоматика»49 444 ₽ | |||
| Доставка | |||
| Доставка до Чехов546,14 км · 120 ₽ за ед. | 546,14 км | 120 ₽ | 65 537 ₽ |
Итого по разделу «Доставка»65 537 ₽ | |||
Итого по смете213 303 ₽ | |||
Если выбрана доставка, она показана отдельной позицией и входит в итоговую сумму.
Доставка к вам
Московская область, Чехов
Маршрут рассчитан по дорогам от склада. Стоимость включает путь туда и обратно.
Расчёт доставки
- В одну сторону
- 273,07 км
- Туда и обратно
- 546,14 км
- Тариф
- 120 ₽/км
273,07 км × 2 × 120 ₽/км
65 537 ₽
Уже включено в итог сметы

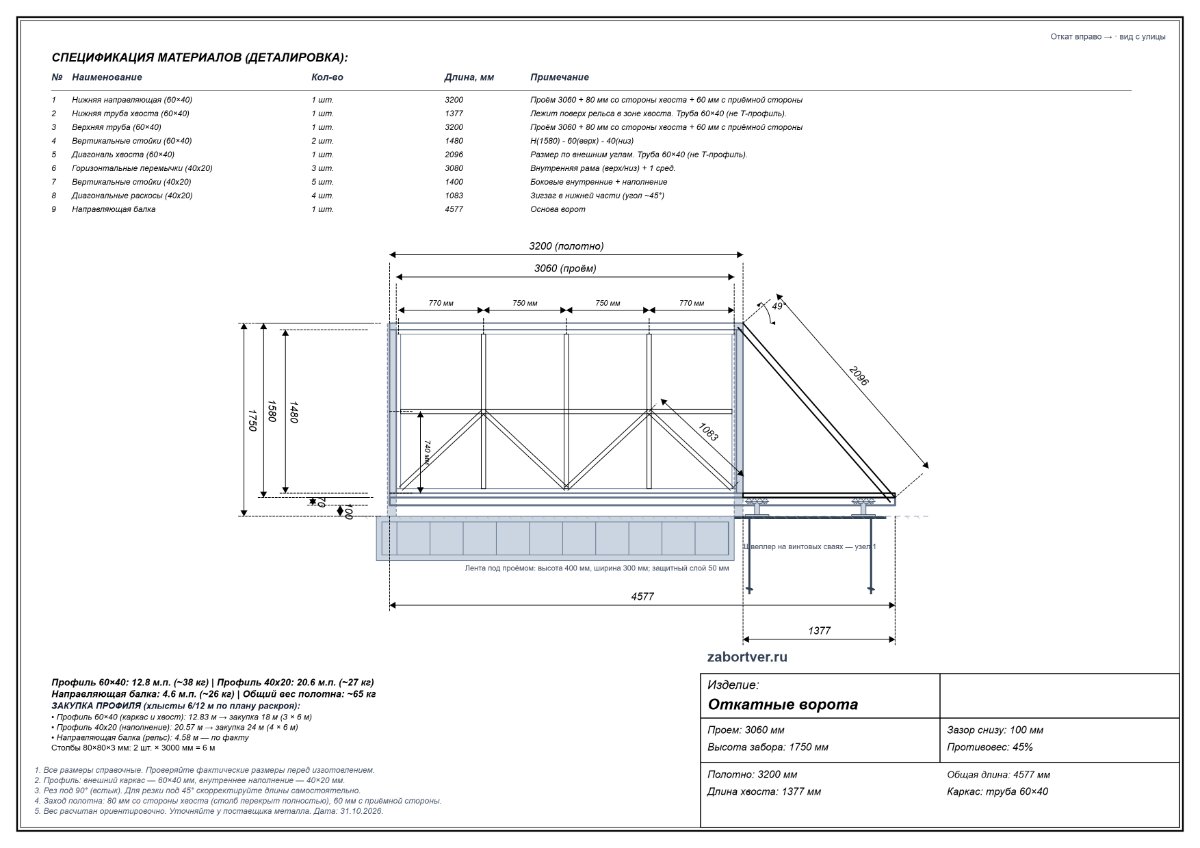

Чертёж и детали конструкции
Противовес — 45%. Общая длина створки — 4577 мм. Размеры проёма перед изготовлением проверяет специалист.
Открыть чертёж крупнее ↗Фундамент
Открыть чертёж крупнее ↗Посмотреть карту раскроя
Векторный чертёж — размеры остаются чёткими при увеличении.
| Деталь | Шт. | Длина |
|---|---|---|
| Нижняя направляющая (60×40)Проём 3060 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3200 мм |
| Нижняя труба хвоста (60×40)Лежит поверх рельса в зоне хвоста. Труба 60×40 (не Т-профиль). | 1 | 1377 мм |
| Верхняя труба (60×40)Проём 3060 + 80 мм со стороны хвоста + 60 мм с приёмной стороны | 1 | 3200 мм |
| Вертикальные стойки (60×40)H(1580) - 60(верх) - 40(низ) | 2 | 1480 мм |
| Диагональ хвоста (60×40)Размер по внешним углам. Труба 60×40 (не Т-профиль). | 1 | 2096 мм |
| Горизонтальные перемычки (40x20)Внутренняя рама (верх/низ) + 1 сред. | 3 | 3080 мм |
| Вертикальные стойки (40x20)Боковые внутренние + наполнение | 5 | 1400 мм |
| Диагональные раскосы (40x20)Зигзаг в нижней части (угол ~45°) | 4 | 1083 мм |
| Направляющая балкаОснова ворот | 1 | 4577 мм |
Каркас: труба 60×40. Хвост: труба 60×40. Наполнение: труба 40×20. Направляющий рельс указан отдельной деталью.
При комбинировании резов (верх 45°, низ 90°) для нижней части вычитают 40 мм, для верхней используют полную длину.
Об этом расчёте
Какие размеры указаны в расчёте?
Проём 3060×1750 мм, нижний зазор 100 мм, противовес 45%.
В расчёте есть автоматика?
Да, автоматика включена в комплектацию расчёта.
Какой фундамент предусмотрен?
Монтаж предусмотрен на винтовых сваях.
Сколько стоит доставка?
Московская область, Чехов: расстояние 273,07 км, стоимость 65 537 ₽.
